SYSCAD 2023 (juillet 2023)

Nouvelles commandes et options :

Les boîtes de dialogue de SYSCAD ont été révisées. Lorsque cela est possible et utile, il est possible de masquer et d'afficher les pièces.

•3D / BIM - possibilité de sortie pour des éléments d'insertion spéciaux, par exemple pour des portes coulissantes. Cette fonction nécessite une adaptation des données de base. Veuillez nous contacter si vous avez un besoin dans ce domaine.

•Il existe un nouveau bouton dans le générateur de verre et le générateur de panneau . Il permet de sélectionner un chemin supplémentaire pour les remplissages (objets en verre) et de le définir dans le dessin. Ce chemin est privilégié pour la sélection des verres.

•VIS3D / BIM : Possibilité de spécifier des parties et des éditions définies par l'utilisateur pour les profils 3D à partir de la vue.


•

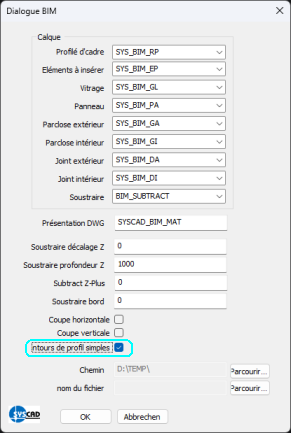

•nouvelle option dans la commande VIS3D / BIM : si la case SIMPLE_PROFILE_CONTOURS est cochée, les contours plus précis (si disponibles) ne sont pas utilisés pour la représentation 3D des profils, mais seulement la géométrie rectangulaire des données de profil SYSCAD.

•Nouvelle commande  pour ouvrir le fichier DWG d'un (ou plusieurs) bloc(s) déjà inséré(s). Ces blocs sont recherchés sur le disque dur et ouverts. Les répertoires des chemins de recherche DWG sont parcourus.

•Ilest maintenant possible de saisir une deuxième mesure (différence par rapport à la base) pour l' indication de l'altitude. La deuxième mesure ne peut être affichée que s'il existe un deuxième texte avec l'EED KGL_HOEKO_MASS_2 dans le bloc d'altitude. (Exemple hoekosym5_2.dwg)

•Nouvelles commandes  et  pour sauvegarder l'environnement SYSCAD et le réimporter sur un autre PC.

•Nouvelle commande insert_all1. Elle permet d'insérer des blocs/DWG à partir de répertoires avec des sous-répertoires. La commande wblockall1 permet de sauvegarder à nouveau tous les blocs de ce dossier. La commande swap profile contour permet d'éditer facilement ces blocs dans le dessin collectif.

Modifications :

•Etiquetage ARX : nouveaux paramètres %%o2 %%o3, afin de pouvoir créer différentes spécifications pour les dimensions, par exemple avec longueur / sans longueur.

•Sortie BIM : Paramètres tels que : Modèle BIM, chemin d'accès, nom de fichier sont écrits dans le dictionnaire du dessin actuel et sont utilisés lors de la prochaine invocation de la commande.

•Dialogue du système de profil : Commande : KGL_PROFSYSTEMINFO : la commande ne se désactive plus ou ne s'active plus, mais se réactive lorsqu'elle était désactivée, lorsqu'elle était activée à x=1, y=1. La commande KGL_PROFILSYSTEM_RESET devient donc inutile.

•Etiquetage ARX : Dialogue : Etiquetage ARX : bouton <Delete all lines> pour que toutes les lignes du fichier par défaut puissent être supprimées en une seule fois.

•Etiquetage ARX : pour les blocs dynamiques, la description de la définition du bloc (si disponible) est maintenant également utilisée, comme pour les blocs normaux, BRICSCAD à partir de la version V22

•Les blocs dynamiques peuvent maintenant être vitrés, combinés, dimensionnés, étiquetés ...

•Dans le programme Tôles et Feuilles, 2 flèches sont maintenant affichées avec lesquelles vous pouvez définir l'endroit où l'épaisseur de la paroi doit être décalée.

•Dans le cadre de la commande Transom, 2 flèches rouges sont désormais affichées afin que le client sache qu'il est possible de décaler les largeurs de vue.


•Les fenêtres de visualisation peuvent désormais être mises à l'échelle automatiquement. Paramètre %%m

•Avec la commande : "Mesurer le profil"  les blocs et les rectangles peuvent maintenant être mesurés automatiquement.

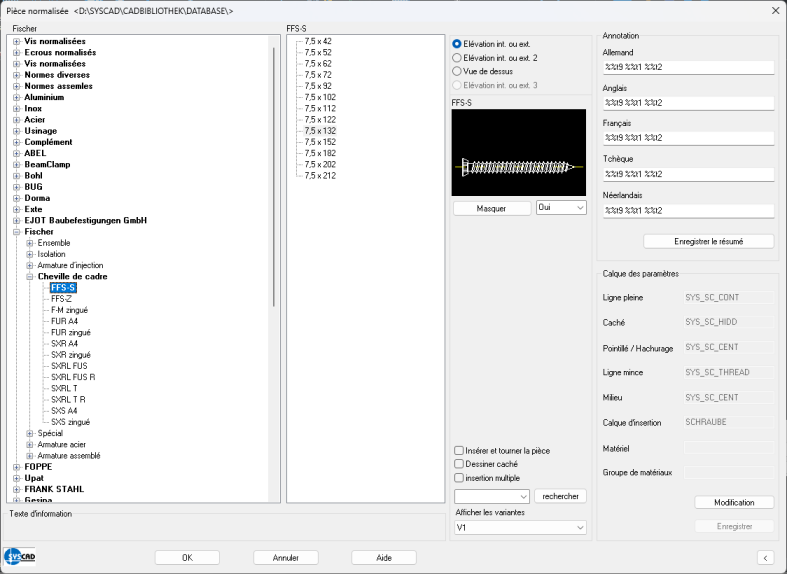

Bibliothèque de pièces

•Bohl / Clavu-Fix (nouveau)


•Fischer / chandelles / SXRL FUS (nouveau)

•Fischer / chandelles / SXRL FUS R (nouveau)

•Fischer / chandelles / SXRL T (nouveau)

•Fischer / ancres à cadre / SXRL T R (nouveau)

•Fischer / ancres en acier / FBS II M (nouveau)

•Fischer / ancrages en acier / FBS II P (nouveau)

•Fischer / ancrages en acier / FBS II SK (nouveau)

•Fischer / tirants d'ancrage en acier / FBS II US (nouveau)

•Fischer / tirants d'ancrage en acier / FBS II US TX (nouveau)

•Fischer / ancres en acier / FAZ II largeur de serrage retravaillée

•Jordahl / boulons en T à double encoche (nouveau)

•Jordahl / boulons en Tà tête de crochet (nouveau)

•Jordahl / boulons àtête en T(nouveau)

•Jordahl/ rails d'ancrage JTA K (nouveau)

•Jordahl / rails d'ancrage JTAW (nouveau)

•Jordahl / chaînes d'ancrageJXA W (nouveau)

•Jordahl / rails d'ancrageJZA K (nouveau)

•Jordahl/ boulons en T dentés (nouveau)

•Ejot / vis / JT4-FR-2H/6-4,8x22 (nouveau)

•Ejot / vis / JZ3 S 6.3 (retravaillé)

•Hilti / vis HUS / HUS S (points d'insertion corrigés)

•Würth / ASSY 4 / ASSYplus 4 A2 CSMR tête de fraisage fraisée RW

•Würth / ASSY 4 / ASSY 4 A2 PH filetage complet

•HFT / EX-A 6.5 (nouveau)

•HFT / EX-BZ 6.3 (nouveau)

•HFT /EX-BR (nouveau)

•HFT /VS-BR (nouveau)

•HFT/ vis (nouveau)

•Spax / vis à tête plate TG (longueurs retravaillées)


•traitement standard / diamètre intérieur du filet standard retravaillé

•traitement standard / contre-dépouille du trou de forage fileté (nouveau)

•Usinage standard / trou de forage fileté (nouveau)

•usinage standard / filetage fin intérieur (avec et sans fraisage)

•usinage standard / filetage standard intérieur (avec et sans fraisage)

•usinage standard / trou de forage séparé fin, moyen, rugueux

•usinage standard / fraise pour vis à six pans creux fine, moyenne séparée

•usinage standard / fraise pour vis à tête fraisée type A fine, moyenne séparée

•usinage standard / fraise pour vis à tête fraisée type B fine, moyenne séparée

•usinage standard / fraise pour vis à tête fraisée de type H,J,K fine, moyennement séparée

•usinage standard/ fraisage pour vis à tête fraisée de type F (nouveau)

•usinagestandard / fraise pour vis à tête fraisée ISO 15065 (nouveau)

•vis standard / DIN 7981 vis à tête cylindrique C-TX type C TX (nouveau)

•vis normalisées / ISO 14585 vis à tôle à tête cylindrique type C (nouvelle)

•vis normalisées / ISO 4026 (longueurs retravaillées)

•vis standard / ISO 4017 tête hexagonale (nouvelle)

•vis normalisées / ISO 4014 / DIN 931 Erreur dans les longueurs de filetage corrigée

•vis standard / ISO 10642 Erreur avec tête fraisée corrigée / longueurs corrigées


•norme diverse / ISO 13918 goujons à souder (nouveau)

•norme diverse / ISO 15977 rivet aveugle tête plate (nouveau)


•rondelles standard / DIN 434 rondelles carrées pour profilés en U (remanié)


•profilés d'angle, profilés en T, profilés en U fournis avec une vue supplémentaire


•profilé en U en aluminium retravaillé

•acier / poutres universelles (UB) (nouveau)

Fehlerbereinigung

•Etiquetage ARX : si aucun style de cote n'a été défini, celui de la variable SYSCAD est pris. S'il n'existe pas, c'est le style actuel qui est utilisé (crash précédent).

•Panneau d'étiquetage ARX : s'il s'agissait d'un groupe, le texte par défaut était précédemment pris dans le verre au lieu du panneau, corrigé.

•Etiquetage ARX : Alignement des lignes directrices de l'étiquetage ARX après un double-clic sur l'objet.

•Dialogue des diapositives : S'il y avait une ligne vide dans un fichier de requête utilisateur, cette question n'était pas affichée dans le dialogue.

•Lors de l'utilisation de la commande Convertir une diapositive en polyligne et revenir à une diapositive, les requêtes de l'utilisateur étaient perdues.

•La création d'un nouvel index de base de données dans BRICSCAD est à nouveau possible.

•KGL_ASVERDECKT : à partir de BRICSCAD V22, les entités sont copiées dans le bloc pour VERDECKT de la même manière que dans AutoCAD.

•SYSCAD ne demande plus un facteur de dimensionnement de 0,001 pour le mètre dans le code de hauteur.

•Les vitrages avec des profils en miroir ne fonctionnaient pas toujours.

•Le soudage d'un cordon de soudure à l'intérieur d'un bloc dans l'éditeur de refedit/bloc ne fonctionnait pas.

•Lors de la séparation d'objets / de feuilles dans SYSCAD, l'OFANG a disparu.

•Lors de l'étirement de profils dans la vue au niveau de la poignée, une extrémité à 90° est maintenant automatiquement recréée.

•La commande KGL_KLONEBLOCK clonait tous les blocs d'un groupe si le mode groupe était activé.

•Erreur dans BricsCAD avec la commande "Appliquer les propriétés de la diapositive", s'il y avait une étiquette sur une diapositive

•Etiquetage ARX : avec la commande : KGL_DELLEADER les étiquettes de béton, bloc etc. ne sont plus supprimées.

•Avec la commande "Supprimer le remplissage", les lignes de section ne sont plus supprimées.

•Dans BricsCAD, seules les hachures définies par l'utilisateur étaient affichées dans la boîte de dialogue "Hachures".

•Avec la commande "SYSCAD copybase" et "SYSCAD Pasteclip", les notes d'élévation n'avaient pas de réacteur.

•L'option "View from auxiliary grid" prend désormais également en compte les lignes de la couche 0 dans la sélection. Lors de la première exécution, seules les lignes auxiliaires sont utilisées. Si rien n'est trouvé ici, toutes les autres lignes et polylignes fonctionnent également.

•Dans la bibliothèque de pièces standard, le nom du bloc avec l'étiquetage ARX a été mis en majuscules pour les propres dessins.

•Dans la boîte à outils de la bibliothèque de pièces standard SYSFLY, le bouton Editer ne fonctionnait pas.

•Correction d'une erreur dans BricsCAD. Lors de la suppression de blocs étiquetés, un message d'erreur n'apparaît plus.

•Grille LOGIKAL : à partir de la version 12 de LogiKal, la ligne supplémentaire n'est plus générée, dans Logikal cela a été corrigé et elle va maintenant immédiatement avec la grille dans l'entrée de position.

Nouvelles options de réglage dans SYSCAD-VARIABLE :

SYSCAD Variable / Liste / 3D-Vis/BIM

- Pièces définies par l'utilisateur
