Vue en 3D / Exporter vers BIM |
Coupe automatique > Liste débit > Vue en 3D / Exporter vers BIM |

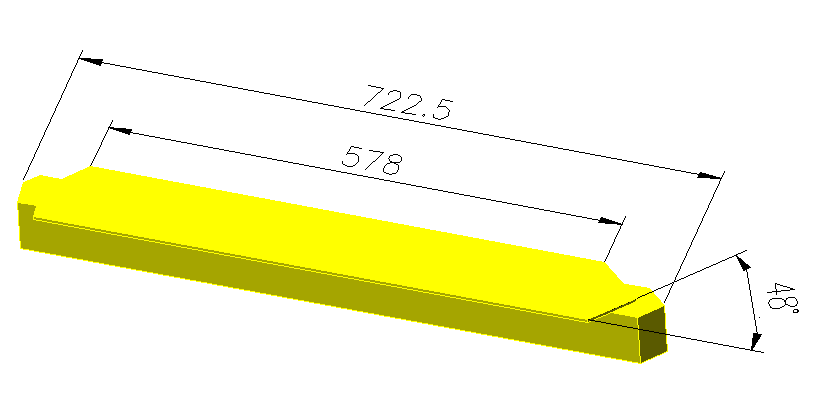

La commande produit une copie de l'élévation représentant les profils en 3D. Les profils de ces vues 3D peuvent être dimensionnés à l'aide des fonctions AutoCAD/BricsCAD pour représenter les coupes et les traitements difficiles.
Le problème est qu'AutoCAD écrase la variable système TARGET lors de l'exécution de la commande ORBIT. Utilisez la commande "RESET TARGET" de la boîte à outils SYSCAD PROGRAMS pour résoudre le problème. Texte extrait de l'aide d'AutoCAD : Ce problème peut survenir si la variable système est définie sur une valeur autre que 0,0,0, la valeur par défaut. Lorsque la variable est définie sur une valeur non nulle, les limites du dessin peuvent être interprétées de manière incorrecte. La variable système change lorsque vous utilisez la commande DVIEW. Une fois que vous avez utilisé la commande DVIEW pour définir une vue en perspective, cette vue du dessin est utilisée et interprétée comme si elle était visible à travers une caméra pointée sur un point cible. C'est l'équivalent de l'image du dessin telle qu'elle serait projetée sur un plan perpendiculaire à la direction vers laquelle pointe la caméra. Lorsque vous tracez le dessin, c'est cette image projetée qui est tracée. L'affichage, les étendues et la fenêtre sont définis pour cette image projetée, mais les limites ne sont définies que pour le dessin, ce qui est nécessaire pour l'image projetée du dessin.

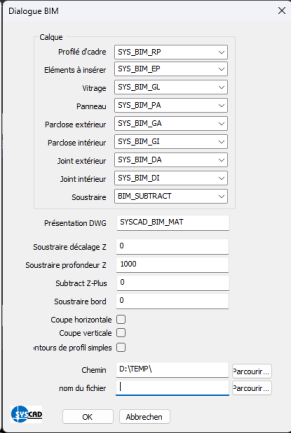

La commande BIM-Export crée un modèle 3D de votre élévation SYSCAD dans un dessin séparé. Les profils et les remplissages sont créés comme de simples solides 3D. Les joints et les parcloses n'ont pas la bonne forme.

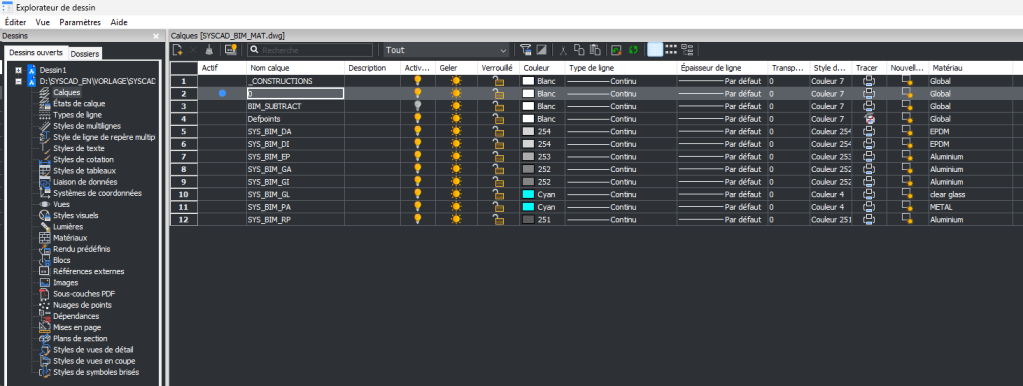

Dans le modèle SYSCAD_BIM_MAT.DWG se trouvent des matériaux définis et attachés à une ou plusieurs couches SYSCAD (MATERIALATTACH) :
La fonction "Ajouter un objet à la vue"
Lancez la commande "Ajouter un objet à la vue"

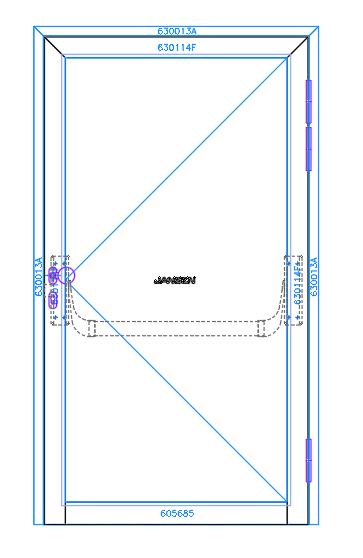

et sélectionnez le profil souhaité pour affecter l'objet 3D. Dans ce cas, il s'agit du profil du cadre droit. Les bandes du haut et du bas sont déjà attribuées.
Il manque encore la deuxième bande en partant du haut.
La boîte de dialogue suivante apparaît :
Utilisez le bouton gauche de la souris pour faire glisser la flèche coulissante La sélection de fichiers apparaît. Sélectionnez le bloc 3D souhaité

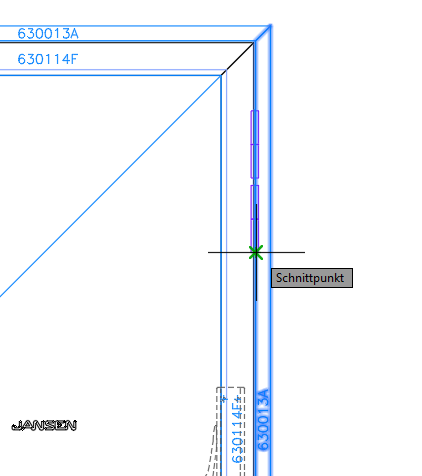

Dans le dessin, définissez le point d'affectation du bloc souhaité.
Ici, le point d'intersection du bloc de bande 2D avec le bord du profil.
Cette boîte de dialogue apparaît :
Cliquez sur "Attribuer

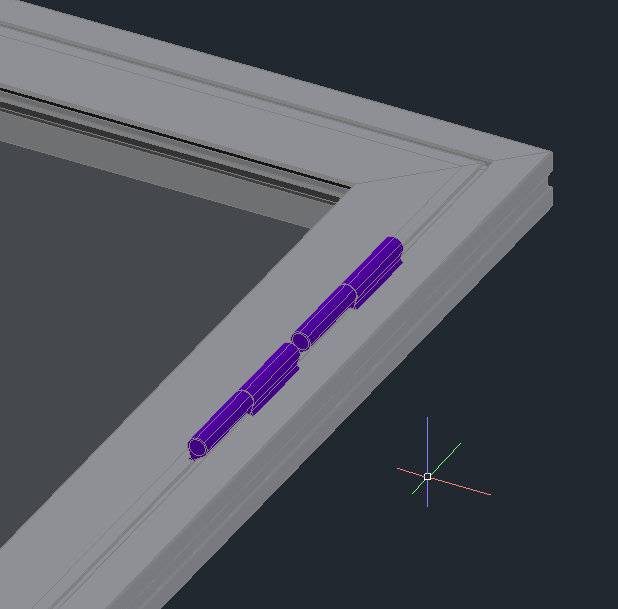

Le résultat

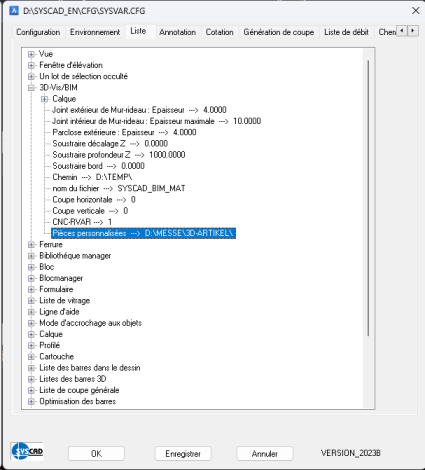

Dans la variable SYSCAD, le chemin d'accès aux blocs 3D pour la recherche doit encore être défini. VARIABLE SYSCAD -> LISTE -> 3D-VIS/BIM -> Pièces définies par l'utilisateur
|
permet d'affecter des blocs 3D à des vues 2D de SYSCAD.
sur le profil souhaité. Dans le cas présent, il s'agit du profil du cadre droit.
