Liste des vitrages

Génère une liste de vitres à partir de l'élévation de votredessin SYSCAD® .

Dessinez une fenêtre en définissant deux points sur l'élévation. Un rectangle sera attaché au réticule, qui représente symboliquement la taille du premier côté de la liste de verres. Cliquez dans le dessin pour définir la position de la liste de verres.

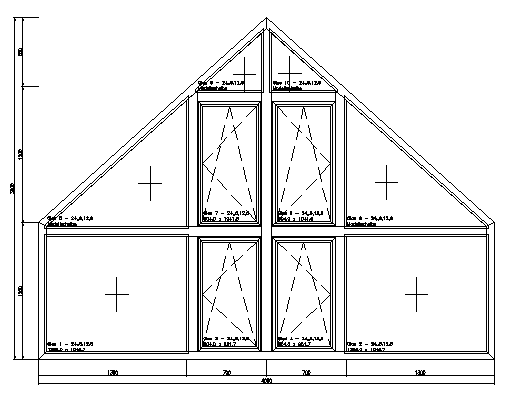

Exemple :

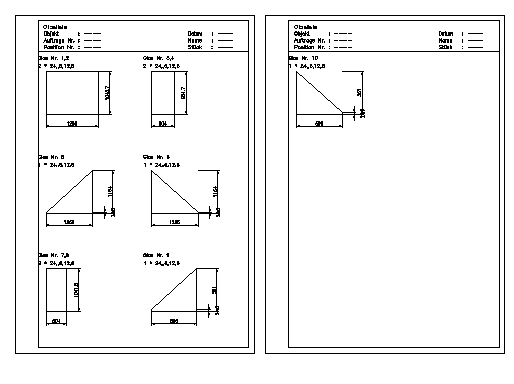

Tous les verres sont affichés dans un format clair sur un formulaire librement sélectionnable. Vous pouvez définir les paramètres suivants dans la boîte de dialogue SYSCAD VARIABLE / CONFIGURATION :

Largeur de la liste des verres= largeur inscriptible du formulaire

Hauteur de la liste de verres= hauteur inscriptible du formulaire

Colonnes de la liste de verres= nombre de verres côte à côte sur le formulaire

Lignes de la liste de verres = nombre de verres superposés sur le formulaire

Formulaire de liste de verres = nom du formulaire, le dessin doit se trouver dans le CHEMIN DE RECHERCHE DWG

Largeur du formulaire de liste de verres = largeur totale du formulaire, y compris la distance jusqu'au formulaire suivant

La commande Glass list 1:1 crée les verres à l'échelle 1:1.
