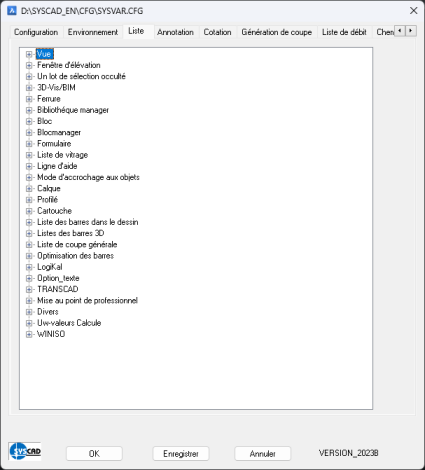

SYSCAD-Variable Liste
|
Attribution d'un nom
|
Valeur par défaut
|
Explication complémentaire
|
de la version
|
 Vue
|
|
|
|
|
Annotation
|
Calque du texte
|
INFO_ANS
|
|
|
Annotation
|
Style d'texte
|
STANDARD
|
|
|
Annotation
|
Hauteur de texte
|
25.0000
|
|
|
Annotation
|
Texte Contour du remplisssage sur la vue
|
Einspannelement Nr.
|
|
|
Annotation
|
Numéro courant sur la vue
|
1
|
Afficher les numéros consécutifs avec la vue d'information
|
|
Annotation
|
Profilés serreurs et capots sur la vue
|
1
|
Afficher le numéro d'article dans la vue d'information
|
|
|
|
|
|
|
|
Calque des symboles des ouvertures
|
HILFSL_I
|
Le type de ligne de cette couche est utilisé pour l'affichage.
|
|
|
Facteur du type de ligne cachée, symbole d'ouverture
|
5.0000
|
|
|
|
Calque des symboles des ouvertures ouvrant extérieur
|
HILFSL
|
Le type de ligne de cette couche est utilisé pour l'affichage.
|
|
|
Sens d'ouverture Tourner
|
0
|
|
|
|
Symbole panneau sur l'élévation
|
PANEELSYMBOL
|
|
|
|
Symbole remplissage sur l'élévation
|
|
|
|
|
Préfixe de la légende des meneaux
|
PF.
|
Texte préfixé (par exemple "Pf :" pour l'étiquetage Pf:1, Pf:2, etc.)
|
|
|
Suffixe de la légende des meneaux
|
|
texte suivant pour les meneaux
|
2014
|
|
Préfixe de la légende des traverses
|
RG.
|
Texte préfixé (par exemple "Rg :" pour l'étiquetage Rg:1, Rg:2, etc.)
|
|
|
Suffixe de la légende des traverses
|
|
texte suivant pour les impostes
|
|
|
Légende du remplissage préfixe
|
|
Texte préfixé (par exemple "F :" pour l'étiquetage des remplissages F1, F2, etc.)
|
|
|
Légende de remplissage suffixe
|
|
texte suivant pour les remplissages
|
|
|
|
|
|
|
Vue du texte turbo
|
Vue du texte turbo
|
Ansicht von Außen
|
|
|
Vue du texte turbo
|
Calque du texte
|
TEXT
|
|
|
Vue du texte turbo
|
Style d'texte
|
STANDARD
|
|
|
Vue du texte turbo
|
Hauteur de texte
|
75.0000
|
|
|
Vue du texte turbo
|
Vue du texte de la liste
|
Position
|
|
|
Vue du texte turbo
|
Insérer la vue du texte de la liste
|
1
|
Oui
|
|
|
|
|
|
|
Hachurer vitrage
|
Calque hachurage Vitrage
|
SCHRAFF
|
|
2013
|
Hachurer vitrage
|
Hachurage de base Vitrage
|
ANSI37
|
|
2013
|
Hachurer vitrage
|
Densité hachurage Vitrage
|
20.0000
|
|
2013
|
Hachurer vitrage
|
Equerre
|
0.0000
|
Angle de hachurage du verre
|
2014
|
|
|
|
|
|
|
remplissage 3D avec SOLID
|
0 = Non
|
|
2014
|
|
visualiser des couleurs pour profilé de cadre
|
8.0000
|
Est utilisé si les profils sont affichés remplis mais qu'aucune information sur l'ordre n'a été saisie.
|
2015
|
|
visualiser des couleurs pour profilé d'ouvran
|
9.0000
|
Est utilisé si les profils sont affichés remplis mais qu'aucune information sur l'ordre n'a été saisie.
|
2015
|
|
Montrer l'assemblage ds traverses une fléche
|
0
|
|
2022
|
|
|
|
|
|
Fenêtre d'élévation
|
Calque
|
AFENSTER
|
|
|
|
Facteur de la fenêtre d'élévation
|
0.0000
|
0 signifie variable, c'est-à-dire que SYSCAD demande
|
|
|
Distance entre les fenêtres
|
5.0000
|
|
|
|
Espacement régulier
|
0 = Non
|
|
2019
|
|
Lignes d'aide entre les vues ?
|
1
|
|
|
|
Projection des lignes d'aide
|
5.0000
|
|
|
|
Calque ligne d'aide
|
HILFSL_STRPKT
|
|
|
|
Élévation fenêtre coupée
|
0
|
|
|
|
Bloquer la fenêtre vue
|
1
|
|
2012
|
|
Référence élévation de fenêtre prés du modéle
|
0
|
|
|
|
Mise à jour automatique de la référence de l'élévation de fenêtre
|
0
|
|
|
|
Interrompreaux aux objets
|
1
|
0 = Non / 1 = Oui
|
2013
|
|
Geler le calque pendant la création
|
1
|
0 = Non / 1 = Oui
|
2022
|
|
|
|
|
|
Texte fenêtre d'élévation
|
Texte fenêtre d'élévation
|
Maßstab : %%m1
|
|
2016
|
Texte fenêtre d'élévation
|
Hauteur de texte
|
0.0000
|
|
|
Texte fenêtre d'élévation
|
Style d'texte
|
STANDARD
|
|
|
Texte fenêtre d'élévation
|
Calque du texte
|
TEXT
|
|
|
|
|
|
|
|
Annotation de la fenêtre de visualisation
|
Hauteur de texte du calque
|
10.0000
|
|
2016
|
Annotation de la fenêtre de visualisation
|
Equerre
|
0.0000
|
|
2016
|
Annotation de la fenêtre de visualisation
|
Calque du texte
|
TEXT
|
|
2016
|
Annotation de la fenêtre de visualisation
|
Style d'texte
|
STANDARD
|
|
2016
|
Annotation de la fenêtre de visualisation
|
Hauteur de texte du modéle
|
10.0000
|
|
2016
|
Annotation de la fenêtre de visualisation
|
Equerre
|
0.0000
|
|
2016
|
Annotation de la fenêtre de visualisation
|
Calque du texte
|
TEXT
|
|
2016
|
Annotation de la fenêtre de visualisation
|
Style d'texte
|
STANDARD
|
|
2016
|
Annotation de la fenêtre de visualisation
|
Text Préfixe
|
Ansichtsfenster
|
|
2016
|
Annotation de la fenêtre de visualisation
|
Text Suffixe
|
|
|
2016
|
|
|
|
|
|
Un lot de sélection occulté
|
Calque
|
VERDECKT
|
|
|
|
Calque hachurage
|
VERDECKT
|
|
|
|
Effacer les hachures?
|
0
|
0 = Non / 1 = Oui
|
2022
|
|
Utilisez uniquement ces calques
|
|
Définir les couches à utiliser exclusivement
|
2024
|
|
|
|
|
|
3D-Vis/BIM
|
|
|
|
|
Calque
|
Profilé d'cadre
|
SYS_BIM_RP
|
|
2017
|
Calque
|
Eléments à insérer
|
SYS_BIM_EP
|
|
2017
|
Calque
|
Vitrage
|
SYS_BIM_GL
|
|
2017
|
Calque
|
Panneau
|
SYS_BIM_PA
|
|
2017
|
Calque
|
Parclose extérieur
|
SYS_BIM_GA
|
|
2017
|
Calque
|
Parclose intérieur
|
SYS_BIM_GI
|
|
2017
|
Calque
|
Joint extérieur
|
SYS_BIM_DA
|
|
2017
|
Calque
|
Joint intérieur
|
SYS_BIM_DI
|
|
2017
|
Calque
|
Soustraire
|
BIM_SUBTRACT
|
Couche pour le corps de la sorbonne
|
2017
|
|
|
|
|
|
|
Joint extérieur de Mur-rideau: Epaisseur
|
4.0000
|
|
2021
|
|
Joint extérieur de Mur-rideau: Epaisseur maximale
|
10.0000
|
Si l'écart est supérieur à cette valeur, un joint intérieur est créé avec l'épaisseur maximale et le reste avec un profilé supplémentaire.
|
2021
|
|
Parclose extérieur: Epaisseur
|
4.0000
|
Pour les bords de profil avec une longueur de bande de "0", une parclose de cette épaisseur est créée à l'extérieur. Si l'épaisseur est "0", les parcloses sont créées avec la même épaisseur à l'intérieur et à l'extérieur.
|
2021
|
|
Soustraire décalage Z
|
0.0000
|
|
2017
|
|
Soustraire profondeur Z
|
1000.0000
|
|
2017
|
|
Soustraire bord
|
0.0000
|
|
2017
|
|
Chemin
|
|
Chemin d'accès au fichier d'exportation
|
2017
|
|
Nom du fichier
|
SYSCAD_BIM_MAT
|
Nom de fichier du modèle de dessin pour les matériaux
|
2017
|
|
Coupe horizontale
|
1
|
|
2018
|
|
Coupe verticale
|
1
|
|
2018
|
|
CNC-RVAR
|
0
|
Si cette valeur = 1, un bloc 3D avec des corps de déductions est inséré au niveau du tableau respectif lorsque le modèle 3D est inséré. Si vous avez des questions, n'hésitez pas à les poser
|
2021
|
|
Pièces personnalisèes
|
|
Dossier pour les blocs 3D personnalisés dans la vue 3D
|
2023
|
|
|
|
|
|
Ferrure
|
Représentation des ferrures dans la coupe
|
1
|
|
|
|
Symbole de ferrures sur l'élévation
|
1
|
|
|
|
Facteur de symbole de montage
|
3.0000
|
|
|
|
Porte ouverture à l'intérieur dans l'élévation
|
1
|
|
|
|
Poignée de porte standard ouverture vers l'intérieur
|
DRUECK01_I
|
|
|
|
Fichier poignée ouvrant à l'intèrieur
|
DRUECKER_I.TXT
|
|
|
|
Porte ouverture à l'extérieur dans l'élévation
|
1
|
|
|
|
Poignée de porte standard ouverture vers l'extérieur
|
DRUECK03
|
|
|
|
Fichier poignée ouvrant à l'extérieur
|
DRUECKER_A.TXT
|
|
|
|
Hauteur de la poignée
|
1050.0000
|
|
|
|
Jeu de porte bas
|
180
|
|
|
|
Jeu de porte haut
|
180;380
|
|
|
|
Distance de porte égale
|
-300
|
|
|
|
3. de porte haut
|
0
|
0 = Non / 1 = Oui
|
2011
|
|
Montage de fenêtree ouverture vers l'interieur dans l'élevation
|
1
|
|
|
|
Montage de fenêtree ouverture vers l'extérieur dans l'élevation
|
1
|
|
|
|
|
|
|
|
Bibliothéque manager
|
Chemin de recherche DWG
|
C:\PROGRAMME\SYSCAD\NORMTEIL\
|
|
2012
|
|
|
|
|
|
Bloc
|
Calque d'insertion
|
BLOCKINSERT
|
|
|
|
Insérer et tourner la piéce
|
0
|
0 = Non / 1 = Oui
|
|
|
Inclinaison
|
0.0000
|
|
|
|
Miroir bloc
|
0
|
0 = Non / 1 = Oui
|
|
|
|
|
|
|
Annotation
|
Calque du texte
|
INFO_ANS
|
|
|
Annotation
|
Style d'texte
|
STANDARD
|
|
|
Annotation
|
Hauteur de texte
|
5.0000
|
Taille du texte pour l'étiquetage des blocs par double-clic
|
|
Annotation
|
Tourner le texte
|
0
|
0 = Non / 1 = Oui
|
|
Annotation
|
Texte décalé X
|
10.0000
|
Valeur de déplacement à partir du point de base dans la direction X avec étiquetage automatique des blocs
|
2024
|
Annotation
|
Texte décalé Y
|
10.1000
|
Valeur de déplacement à partir du point de base dans la direction Y avec étiquetage automatique des blocs
|
2024
|
|
|
|
|
|
|
Les mêmes blocs désignent une direction permanente
|
0
|
0 = Non / 1 = Oui
|
2013
|
|
Reconnaitre le nom du bloc lors de la copie
|
1
|
|
2016
|
|
|
|
|
|
Blocmanager
|
Blocmanager: insertion multiple
|
0
|
|
|
|
Blocmanager: avec Dias
|
0
|
|
|
|
|
|
|
|
Formulaire
|
Liste de débit
|
ZSL
|
Nom du fichier de définition pour l'affichage de la position de la liste de débit dans le dessin (par exemple zsl.tab)
|
|
|
Chiffrage de la coupe
|
SNK
|
Nom du fichier de définition pour l'affichage du calcul de l'intersection (par exemple snk.tab)
|
|
|
Echelle
|
1.0000
|
Facteur d'échelle pour les blocs de définition
|
|
|
Formulaire calcul de statique 1
|
|
|
|
|
Formulaire calcul de statique 2
|
|
|
|
|
Formulaire de statique sur 2 points
|
STATIK_EINFELD
|
|
|
|
Formulaire de statique sur 3 points
|
STATIK_ZWEIFELD
|
|
|
|
Formulaire de statique de la charge du remplissage
|
STATIK_GLASLAST
|
|
|
|
Formulaire de statique de la traverse
|
STATIK_RIEGEL
|
|
|
|
Calque d'insertion
|
0
|
|
|
|
|
|
|
|
Liste de vitrage
|
Largeur du dessin
|
185.0000
|
|
|
|
Hauteur du dessin
|
260.0000
|
|
|
|
Nombre de colonnes
|
2.0000
|
|
|
|
Nombre de lignes
|
3.0000
|
|
|
|
Nom du bloc
|
GLASL
|
|
|
|
Largeur de bloc
|
220.0000
|
|
|
|
Calque du texte
|
INFO_ANS
|
|
|
|
Style d'texte
|
STANDARD
|
|
|
|
Hauteur de texte
|
3.0000
|
|
|
|
Hauteur de texte M1:1
|
50.0000
|
|
2013
|
|
Calque remplissage
|
FUELLUNG
|
|
|
|
Indiquer la numéro de remplissage
|
1
|
|
2015
|
|
Indiquer la description du remplissage
|
1
|
|
|
|
Indiquer la dimension du remplissage
|
1
|
|
|
|
Indiquer le poids du remplissage
|
1
|
|
2012
|
|
Texte pour les remplissage
|
Glas Nr.
|
|
|
|
Texte pour des panneaux
|
Paneel Nr.
|
|
|
|
Texte pour le poids
|
Gewicht =
|
|
2020
|
|
Information sur le vitrage à gauche
|
0.0000
|
Valeur de décalage pour l'information sur le verre dans la vue
|
2015
|
|
Information sur le vitrage en bas
|
0.0000
|
|
2015
|
|
|
|
|
|
Ligne d'aide
|
Calque
|
H_LINIE
|
|
|
|
Calque 2
|
H_LINIE2
|
|
2018
|
|
Calque 3
|
H_LINIE3
|
|
2018
|
|
Lignes auxiliaires comme lignes de construciton
|
1
|
|
|
|
|
|
|
|
Mode d'accrochage aux objets
|
Mode d'accrochage aux objets 1
|
33
|
|
|
|
Mode d'accrochage aux objets 2
|
35
|
|
|
|
Mode d'accrochage aux objets 3
|
4135
|
|
|
|
Mode d'accrochage aux objets 4
|
4219
|
|
|
|
|
|
|
|
Calque
|
Calque de l'objet 1
|
UMRISS018
|
|
|
|
Calque de l'objet 2
|
UMRISS025
|
|
|
|
Calque de l'objet 3
|
UMRISS035
|
|
|
|
Calque de l'objet 4
|
UMRISS05
|
|
|
|
Calque de l'objet 5
|
UMRISS07
|
|
|
|
Calque de l'objet 6
|
UMRISS10
|
|
|
|
Calque de l'objet caché
|
VERDECKT
|
|
|
|
Calque de l'objet ligne d'axe
|
MITTE
|
|
|
|
|
|
|
|
Profilé
|
Cotations de la largeur vue de l'èxtérieur
|
1
|
|
|
|
Cotations de la largeur vue de l'intérieur
|
1
|
|
|
|
Cotations de la profondeur des profilés
|
1
|
|
|
|
Projection d'axe
|
5.0000
|
|
|
|
Axe du calque
|
SYS_AL_CENT
|
|
|
|
|
|
|
|
Cartouche
|
Calque du cartouche
|
SCHRIFTKOPF
|
|
|
|
Cartouche avec attributs
|
1=Oui
|
|
|
|
Index de modification = a,b,c
|
0=Non
|
Modifier l'index avec des lettres minuscules
|
|
|
|
|
|
|
Liste des barres dans le dessin
|
Style de cotation
|
ANSICHT1_10
|
|
|
|
Calque cotation
|
BEMASS
|
|
|
|
Calque contour
|
PROFIL
|
|
|
|
Calque du texte
|
INFO_ANS
|
|
|
|
Hauteur de texte 1
|
55.0000
|
|
|
|
Hauteur de texte 2
|
25.0000
|
|
|
|
Hauteur de texte 3
|
12.0000
|
|
|
|
Masquer le texte de liaison
|
0=Non
|
Masquer les erreurs de connexion
|
|
|
dessiner sur la vue de la traverse
|
0=Non
|
|
2014
|
|
|
|
|
|
Liste des barres 3D
|
|
|
|
|
|
Toutes les vues
|
0
|
|
2022
|
|
Distance entre les barres
|
500.0000
|
|
2022
|
|
Distance entre les vues
|
250.0000
|
|
2022
|
|
|
|
|
|
Liste de coupe génerale
|
Toujours demander le 1er numéro de traverse
|
0=Non
|
|
|
|
Toujours demander le premier numéro de remplissage
|
0=Non
|
|
|
|
Résumer les profilés identiques / joints
|
0=Non
|
|
|
|
Traverses exploitées individuellement
|
0=Non
|
|
|
|
Le numérotage de traverse commence par 1
|
0=Non
|
|
|
|
Longueur de l'ècriture Profilé/Joint
|
1.0000
|
|
|
|
Résumer les vitrages ègaux
|
1=Oui
|
|
|
|
Longueur de l'ècriture Vitrage
|
1.0000
|
|
|
|
Accessoires avec 3 décimales
|
0=Non
|
|
|
|
Désignation longue pour le remplissage / Piéces standard
|
0
|
|
|
|
Une courte indication de chemin du DWG
|
0=Non
|
|
|
|
Aucun joint d'étanchéité de cadre édité
|
0=Non
|
|
|
|
Parcloses divisées
|
0=Non
|
Important! The table for the glazing beads must be present in the template.
|
2013
|
|
Optimisation des barres
|
SYSOPT
|
File name of the template for the optimisation list
|
|
|
List scier
|
SYSSAEGE
|
File name of the template for the saw list
|
|
|
Saut de page aprés chaque position dans EXCEL
|
0=Non
|
|
|
|
Partie de ferrure dans la liste
|
0=Non
|
|
2011
|
|
Paramétre de sortie
|
1=Oui
|
Parameters of the cutting list on a worksheet in the list
|
2014
|
|
liste de débit sans prix
|
0=Non
|
Cutting list in drawing without price information
|
2012
|
|
Indication d'angle alternative
|
0=Non
|
Cover for a vertical cut at 0° or 90°
|
2016
|
|
profil sans coupe d'onglet
|
0=Non
|
Profiles with a cross-cut are output in the parts list without a cross-cut.
|
2014
|
|
Spécifier l'angle sans
|
0=Non
|
|
2019
|
|
Graphique: Emettre LFNDR ?
|
0=Non
|
Output in the WMF graphic of the parts list
|
2016
|
|
Graphique: Hauteur du texte LFNDR
|
50.0000
|
|
2016
|
|
|
|
|
|
Optimisation des barres
|
Le graphique du profilé WMF distribué
|
1=Oui
|
|
|
|
Facteur de dimensions du graphique WMF
|
240.0000
|
|
|
|
Edition simplifiée
|
0=Non
|
|
|
|
courte division de traverse
|
0=Non
|
|
2011
|
|
Liste des quantité
|
0=Non
|
|
2011
|
|
Sans désignation des positions
|
0=Non
|
|
|
|
Lister d'abord les profilés courts
|
0=Non
|
|
|
|
|
|
|
|
LogiKal
|
Vue extérieure
|
1=Oui
|
|
2018
|
|
Adapter le calque à l'insertion
|
1=Oui
|
|
2019
|
|
Fichier de conversion: Vue LogiKal
|
LOGIKAL_LAYER_ANSICHT.CFG
|
|
2022
|
|
Fichier de conversion: Coupe LogiKal
|
LOGIKAL_LAYER_SCHNITT.CFG
|
|
2022
|
|
Chemin LogiKal
|
C:\LOGIKAL
|
|
2018
|
|
LogiKal Version 12
|
0=Non
|
0=Non / 1 =Oui
|
2022
|
|
Mode d'interface LogiKal
|
1
|
(1=2D, 2= 3D)
|
2020
|
|
Calque d'insertion Vue
|
|
|
2020
|
|
Calque d'insertion Coupe
|
|
|
2020
|
|
|
|
|
|
Option texte
|
Effacer texte
|
1
|
|
2020
|
|
Afficher boite de dialogue du texte
|
1
|
0 = aucune boîte de dialogue n'est affichée. Vous pouvez écrire immédiatement
|
2020
|
Option texte 1-6
|
Calque du texte 1-6
|
|
|
2013
|
Option texte 1-6
|
Style d'texte 1-6
|
|
|
2013
|
Option texte 1-6
|
Hauteur de texte 1-6
|
|
|
2013
|
|
|
|
|
|
TRANSCAD
|
TRANSCAD comparaison des joints
|
1=Oui
|
|
|
|
TRANCSCAD dialogue de demande
|
1=Oui
|
|
|
|
Texte de position sur la vue
|
1=Oui
|
|
|
|
|
|
|
|
Mise au point de professionnel
|
Montrer tous les remplissages
|
0=Non
|
|
|
|
Status des profilés spéciaux
|
0=Non
|
|
|
|
Ignorer l'environnement lors des remplissages spéciaux
|
0=Non
|
|
|
|
Piéces normalisées dans le réseau
|
0=Non
|
Devrait-il être possible de modifier les paramètres de la bibliothèque CAO dans le réseau ?
0 = Des modifications peuvent être apportées
1 = aucune modification de la bibliothèque n'est possible
|
|
|
Vérifier la mise à jour des profilés du systéme
|
0=Non
|
|
2018
|
|
Vérifier la mise à jour des piéces standard
|
0=Non
|
|
2018
|
|
Verrouiller la touche ESC dans les masques de saisie LISP
|
|
|
|
|
|
|
|
|
Divers
|
Prototype plan
|
SYSCAD
|
|
|
|
Alternative aux programmes de tôle, feuille, isolation
|
0=Non
|
Les variantes ne génèrent pas d'éléments proxy.
|
|
|
Ligne d'aide du joint
|
0=Non
|
Avec différents systèmes, des lignes auxiliaires sont également tracées sur les joints dans les sections.
|
|
|
La ligne du milieu passante
|
5.0000
|
Pour la commande "Ligne centrale avec surplomb" de la boîte à outils de dessin SYSCAD2.
|
|
|
Editeur de texte
|
NOTEPAD
|
|
|
|
Fermer le contour de la tolérance
|
0.0100
|
|
|
|
Variante du dialogue du systéme de profilé
|
|
0, 1, 2 ou 3 pour 4 représentations différentes
|
2012
|
|
Coupe de détail avec cadre
|
1=Oui
|
|
2012
|
|
Chemin de transfert XML pour STRUCUS
|
|
|
2015
|
|
|
|
|
|
Uw-valeurs Calcule
|
Présentation XLS
|
SYSUWERT
|
Fichier Excel comme modèle
|
|
|
Valeur allouée Ug du vitrage
|
0.0000
|
|
|
|
Valeur allouèe PSI du vitrage
|
0.0000
|
|
|
|
|
|
|
|
WINISO
|
Liste d'installation WINISO
|
|
|
2011
|
|
température intérieur
|
20.0000
|
|
2014
|
|
température extérieur
|
-5.0000
|
|
2014
|
|
|
|
|
|
pour accepter les paramètres pour le dessin actuel. Quittez la boîte de dialogue avec
pour annuler les modifications.
vos modifications dans le fichier de configuration de
