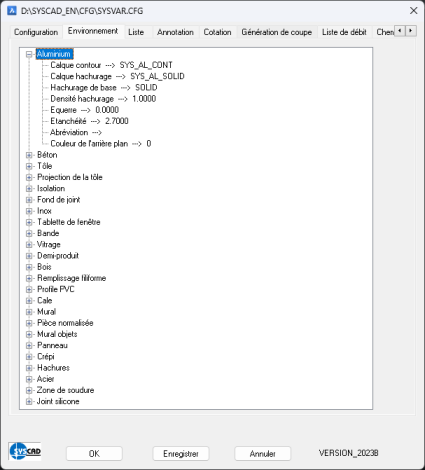

SYSCAD-Variable Environnement
|
Attribution d'un nom
|
Valeur par défaut
|
Explication complémentaire
|
de la version
|
 Aluminium
|
Calque contour
|
SYS_AL_CONT
|
|
|
|
Calque hachurage
|
SCHRAFF
|
|
|
|
Hachurage de base
|
ANSI31
|
|
|
|
Densité hachurage
|
1.0000
|
|
|
|
Equerre
|
0.0000
|
|
2015
|
|
Etanchéité
|
2.7000
|
pour la détermination du poids des feuilles
|
|
|
Abréviation
|
|
Par exemple, AL pour l'étiquetage
|
|
|
Couleur de l'arrière plan
|
0
|
0 = aucun ; ou le numéro de couleur facilement déterminé avec KGL_GET_BACKGROUNDCOLOR
|
2020
|
|
|
|
|
|
Béton
|
Calque contour
|
BETON
|
|
|
|
Calque hachurage
|
SCHRAFF
|
|
|
|
Hachurage de base
|
ANSI33
|
|
|
|
Densité hachurage
|
5.0000
|
|
|
|
Equerre
|
0.0000
|
|
2014
|
|
Chanfrein
|
0.0000
|
0 pour l'absence de biseau
|
|
|
Epaisseur
|
80.0000
|
pour le train d'objets
|
2012
|
|
Couleur de l'arrière plan
|
0
|
0 = aucun ; ou le numéro de couleur facilement déterminé avec KGL_GET_BACKGROUNDCOLOR
|
2020
|
|
|
|
|
|
Tôle
|
Calque contour
|
BLECH
|
|
|
|
Calque contour alu
|
ALUBLECH
|
|
|
|
Calque contour acier
|
STAHLBLECH
|
|
|
|
Calque contour inox
|
EDELSTAHL
|
|
|
|
Afficher uniquement le matériel de la tôle
|
0
|
0 = Non
|
2022
|
|
Epaisseur tôle
|
2.0000
|
|
|
|
Raccord rayon
|
2.0000
|
|
|
|
Calque du contour des surfaces vues de la tôle
|
GESTR
|
|
|
|
Distance du contour des surfaces vues de la tôle
|
2.0000
|
|
|
|
Contour face vue angle vif
|
1
|
|
|
|
Contour face vue surface d'attaqaue
|
0
|
|
|
|
Longueur de l'écriture ARX après la virgule
|
1
|
|
|
|
Épaisseur de l'écriture ARX après la virgule
|
1
|
Attention : Cette valeur est arrondie à l'unité supérieure. 1,5 devient 2 si cette variable est fixée à 0.
|
|
|
Calcul du déroulement d'après la fibre neutre
|
0
|
Calcul avec le facteur de correction K ou en fonction de la fibre neutre. N'affecte que l'étiquetage, pas le déroulement.
|
|
|
Dessiner les arrêtes invisibles ?
|
1
|
Bords invisibles lors du dépliage de la feuille
|
2017
|
|
|
|
|
|
Projection de la tôle
|
Calque contour
|
UMRISS035
|
|
|
|
Dessiner les arrêtes invisibles ?
|
1
|
|
|
|
Calque des arrêtes invisibles ?
|
VERDECKT
|
|
|
|
Dessiner les bords?
|
1
|
|
|
|
Calque des bords
|
UMRISS018
|
|
|
|
|
|
|
|
Isolation
|
Calque
|
DAEMM
|
Couche d'isolation souple
|
|
|
Calque contour
|
DAEMM
|
Couche de contour pour une isolation douce
|
2017
|
|
Isolation dure
|
DAEMM_HART
|
Couche d'isolation dure
|
2012
|
|
Calque contour
|
DAEMM
|
Couche de contour pour une isolation dure
|
2017
|
|
Densité des vagues
|
4.5000
|
|
|
|
Hauteur des vagues
|
999.0000
|
|
|
|
Dessiner contour isolation
|
1
|
|
|
|
Epaisseur du marquage comme défini
|
0
|
|
2022
|
|
|
|
|
|
Fond de joint
|
|
|
|
|
Fond de joint 1-5
|
Calque contour 1-5
|
DICHTBAND
|
|
2017
|
Fond de joint 1-5
|
Calque hachurage 1-5
|
SCHRAFF
|
|
2017
|
Fond de joint 1-5
|
Hachurage de base 1-5
|
ANSI37
|
|
2017
|
Fond de joint 1-5
|
Densité hachurage 1-5
|
0.8000
|
|
2017
|
Fond de joint 1-5
|
Equerre 1-5
|
0.0000
|
|
2017
|
|
|
|
|
|
|
Relations profondeur/largeur
|
2.0000
|
S'applique comme valeur par défaut à la bande d'étanchéité dans le rectangle
|
|
|
Bande d'étanchéité orthogonale
|
1
|
|
|
|
|
|
|
|
Inox
|
Calque contour
|
SYS_CN_CONT
|
|
|
|
Calque hachurage
|
SCHRAFF
|
|
|
|
Hachurage de base
|
STEEL
|
|
|
|
Densité hachurage
|
1.0
|
|
|
|
Equerre
|
0.0000
|
|
2015
|
|
Étanchéité
|
7.83
|
pour la détermination des poids de tôle
|
|
|
Abréviation
|
|
par exemple, NIRO pour l'étiquetage
|
|
|
Couleur de l'arrière plan
|
0
|
0 = aucun ; ou le numéro de couleur facilement déterminé avec KGL_GET_BACKGROUNDCOLOR
|
2020
|
|
|
|
|
|
Tablette de fenêtre
|
Calque contour
|
FBANK
|
|
|
|
Calque hachurage
|
SCHRAFF
|
|
|
|
Hachurage de base
|
ANSI32
|
|
|
|
Densité hachurage
|
1.0000
|
|
|
|
Equerre
|
0.0000
|
|
2014
|
|
Epaisseur
|
25.0000
|
pour le train d'objets
|
2012
|
|
Couleur de l'arrière plan
|
0
|
0 = aucun ; ou le numéro de couleur facilement déterminé avec KGL_GET_BACKGROUNDCOLOR
|
2020
|
|
|
|
|
|
Bande
|
|
|
|
|
Bande 1
|
Calque contour
|
FOLIE
|
|
|
Bande 1
|
Epaisseur de la bande
|
2.0000
|
|
|
Bande 1
|
Rayon de la bande
|
2.0000
|
|
|
Bande 1
|
Type de lignes
|
VERDECKT
|
|
|
Bande 1
|
Facteur du type de ligne
|
2.0000
|
|
|
Bande 1
|
Nom de la bande 1
|
|
|
|
|
|
|
|
|
Membrane 2-5
|
Calque contour 2-5
|
FOLIE_02
|
Variante 2-5 de la membrane
|
|
Membrane 2-5
|
Epaisseur de la bande 2-5
|
3.0000
|
|
|
Membrane 2-5
|
Rayon de la bande 2-5
|
3.0000
|
|
|
Membrane 2-5
|
Type de lignes 2-5
|
VERDECKT2
|
|
|
Membrane 2-5
|
Facteur du type de ligne 2-5
|
2.0000 or 3.0000 etc.
|
Variante 2-5 de la membrane
|
|
Membrane 2-5
|
Nom de la bande 2-5
|
|
Nom abrégé de la membrane dans la boîte de dialogue
|
2018
|
|
|
|
|
|
|
Longueur de l'écriture ARX après la virgule
|
1
|
|
|
|
Epaisseur de l'écriture ARX après la virgule
|
1
|
Attention : Cette valeur est arrondie à l'unité supérieure. 1,5 devient 2 si cette variable est fixée à 0.
|
|
|
|
|
|
|
Vitrage
|
Longueur de vitrage
|
50.0000
|
|
|
|
Calque remplissage
|
FUELLUNG
|
|
|
|
Taille hachures de remplissage
|
1.0000
|
0 pour aucun
|
|
|
Calque hachures de remplissage
|
FUELLUNG
|
|
|
|
hachure simple verre
|
1
|
|
|
|
Calque remplissage en croix
|
FUELLUNGSKREUZ
|
|
|
|
Nom du bloc pour limite du groupe remplissage
|
GLASVERBUND_
|
Par exemple, le bloc GLASVERBUND_24 est inséré pour le verre de taille 24.
|
|
|
Chanfrein du remplissage
|
1.0000
|
|
|
|
Calque vitrage
|
GLASFOLIE
|
|
|
|
Épaisseur vitrage
|
0.2000
|
|
|
|
Calque d'insertion
|
GLAS
|
|
|
|
Fabrication bloc
|
1
|
Si 1 ou Oui, les vitres sont créées en bloc et peuvent être modifiées par double-clic. Si 0 ou Non, les vitres peuvent être modifiées à l'aide de la commande Étirer.
|
|
|
Annotation
|
0
|
0 = sans texte, 1 = texte à droite, 2 = texte à gauche, 3 = texte au centre
|
2019
|
|
|
|
|
|
Demi-produit
|
Alternative du programme demi-produit
|
0
|
On obtient ainsi des produits sidérurgiques semi-finis qui peuvent être hachurés mais pas étiquetés de manière intelligente.
|
|
|
Calque contour
|
PROFIL
|
|
|
|
Calque hachurage
|
SCHRAFF
|
|
|
|
Hachurage de base
|
STEEL
|
|
|
|
Densité hachurage
|
1.0000
|
|
|
|
Calque de l'objet ligne d'axe
|
MITTE
|
|
|
|
|
|
|
|
Bois
|
Calque contour
|
SYS_WO_CONT
|
|
2015
|
|
Calque hachurage
|
SYS_WO_HATCH
|
|
2015
|
|
Hachurage de base
|
ANSI32
|
|
2015
|
|
Densité hachurage
|
1.0000
|
|
2015
|
|
Equerre
|
0.0000
|
|
2015
|
|
Couleur de l'arrière plan
|
0
|
0 = aucun ; ou le numéro de couleur facilement déterminé avec KGL_GET_BACKGROUNDCOLOR
|
2020
|
|
|
|
|
|
Remplissage filiforme
|
Calque contour
|
DICHTBAND
|
|
|
|
Calque hachurage
|
SCHRAFF
|
|
|
|
Hachurage de base
|
ANSI32
|
|
|
|
Densité hachurage
|
1.0000
|
|
|
|
Equerre
|
0.0000
|
|
2015
|
|
|
|
|
|
Profile PVC
|
Calque contour
|
KPROFIL
|
|
|
|
Calque hachurage
|
SCHRAFF
|
|
|
|
Hachurage de base
|
ANSI37
|
|
|
|
Densité hachurage
|
1.0000
|
|
|
|
Equerre
|
0.0000
|
|
2015
|
|
Raccord rayon
|
0.0000
|
|
|
|
Couleur de l'arrière plan
|
0
|
0 = aucun ; ou le numéro de couleur facilement déterminé avec KGL_GET_BACKGROUNDCOLOR
|
2020
|
|
|
|
|
|
Cale
|
Calque contour
|
KLOTZ
|
|
|
|
Insérer et tourner la pièce
|
1
|
|
|
Cale 1-8
|
Calque contour 1-8
|
KLOTZ
|
pour vos propres variantes de blocs (5-8 avec SYSCAD 2020)
|
2012/2020
|
Cale 1-8
|
Calque hachurage 1-8
|
SCHRAFF
|
voir ci-dessus
|
2012/2020
|
Cale 1-8
|
Hachurage de base 1-8
|
ANSI31
|
voir ci-dessus
|
2012/2020
|
Cale 1-8
|
Densité hachurage 1-8
|
5.0000
|
voir ci-dessus
|
2012/2020
|
Cale 1-8
|
Equerre 1-8
|
0.0000
|
|
2014/2020
|
Cale 1-8
|
Alias 1-8
|
|
Nom affiché dans la boîte de dialogue
|
2021
|
|
|
|
|
|
|
|
|
|
|
Mural
|
Calque contour
|
MAUER
|
|
|
|
Calque hachurage
|
SCHRAFF
|
|
|
|
Hachurage de base
|
ANSI31
|
|
|
|
Densité hachurage
|
5.0000
|
|
|
|
Equerre
|
0.0000
|
|
2014
|
|
Epaisseur
|
100.000
|
pour le train d'objets
|
2012
|
|
Couleur de l'arrière plan
|
0
|
0 = aucun ; ou le numéro de couleur facilement déterminé avec KGL_GET_BACKGROUNDCOLOR
|
2020
|
|
|
|
|
|
Pièce normalisée
|
Insérer et tourner la pièce
|
0
|
|
|
|
Indiquer ISO
|
0
|
si 0,DIN est affiché
|
2011
|
|
Longueur = 0
|
0
|
Si 1, la longueur n'est pas étiquetée
|
2013
|
|
Non masquer
|
0
|
si 1, alors NO est toujours suggéré dans la bibliothèque de CAO
|
2011
|
|
Chemin des propres fichiers
|
|
pour les blocs propres
|
2012
|
|
Répertoire par défaut
|
|
Répertoire des paramètres d'étiquetage
|
2012
|
|
Le double-clic reprend la valeur par défaut
|
0
|
La valeur par défaut de la pièce standard suivante est également adoptée lorsque l'on double-clique sur une pièce standard existante
|
2021
|
|
Texte afficher la variante 1-5
|
|
|
2021
|
|
|
|
|
|
Mural objets
|
Calque des arrêtes invisibles
|
GESTR
|
|
2012
|
|
Projection des lignes d'aide
|
5.0000
|
|
2012
|
|
Calque Tolérance
|
GESTR
|
|
2020
|
|
Tolérance "+"
|
0.0000
|
|
2020
|
|
Tolérance "-"
|
5.0000
|
|
2020
|
|
|
|
|
|
Panneau
|
Nom du bloc
|
PANEEL_
|
|
|
|
Calque d'insertion
|
PANEEL
|
|
|
|
Fabrication bloc
|
1
|
|
|
|
Annotation
|
0
|
0 = sans texte, 1 = texte à droite, 2 = texte à gauche, 3 = texte au centre
|
2019
|
|
|
|
|
|
Crépi
|
Calque contour
|
PUTZ
|
|
|
|
Calque hachurage
|
SCHRAFF
|
|
|
|
Hachurage de base
|
AR-CONC
|
|
|
|
Densité hachurage
|
0.1000
|
|
|
|
Equerre
|
0.0000
|
|
2014
|
|
Epaisseur
|
10.0000
|
|
2012
|
|
Couleur de l'arrière plan
|
0
|
0 = aucun ; ou le numéro de couleur facilement déterminé avec KGL_GET_BACKGROUNDCOLOR
|
2020
|
|
|
|
|
|
Hachures
|
Calque hachurage
|
SCHRAFF
|
|
|
Hachures 1-8
|
Calque contour 1-8
|
PROFIL
|
|
|
Hachures 1-8
|
Calque hachurage 1-8
|
SCHRAFF
|
|
|
Hachures 1-8
|
Hachurage de base 1-8
|
ANSI31
|
|
|
Hachures 1-8
|
Densité hachurage 1-8
|
1.0000
|
|
|
Hachures 1-8
|
Equerre 1-8
|
0.0000
|
|
|
Hachures 1-8
|
Epaisseur 1-8
|
50.0000
|
pour le train d'objets
|
2012
|
Hachures 1-8
|
Couleur de l'arrière plan 1-8
|
0
|
0 = aucun ; ou le numéro de couleur facilement déterminé avec KGL_GET_BACKGROUNDCOLOR
|
2020
|
Hachures 1-8
|
Alias 1-8
|
|
Nom affiché dans la boîte de dialogue
|
2021
|
|
|
|
|
|
Acier
|
Calque contour
|
SYS_ST_CONT
|
|
|
|
Calque hachurage
|
SCHRAFF
|
|
|
|
Hachurage de base
|
STEEL
|
|
|
|
Densité hachurage
|
1.0000
|
|
|
|
Equerre
|
0.0000
|
|
2015
|
|
Etanchéité
|
7.8300
|
pour la détermination des poids de tôle
|
|
|
Abréviation
|
|
Par exemple, ST pour l'étiquetage
|
|
|
Couleur de l'arrière plan
|
0
|
0 = aucun ; ou le numéro de couleur facilement déterminé avec KGL_GET_BACKGROUNDCOLOR
|
2020
|
|
|
|
|
|
Zone de soudure
|
Calque contour
|
SCHWEISSNAHT
|
|
|
|
Largeur de soudure
|
3.0000
|
|
|
|
Facteur de distance
|
0.5000
|
|
|
|
Facteur renflement
|
0.2500
|
|
|
|
Calque hachurage
|
SCHWEISSNAHT
|
|
|
|
Style de cotation du symbole de soudure
|
SCHNITT1_5
|
|
|
|
Calque de cotation du symbole de soudure
|
BEMASS
|
|
|
|
Type de lignes ligne d'esquisse
|
VERDECKT
|
|
2016
|
|
|
|
|
|
Joint silicone
|
|
|
|
|
Joint silicone-5
|
Calque contour 1-5
|
SILIKON
|
|
2017
|
Joint silicone-5
|
Calque hachurage 1-5
|
SCHRAFF
|
|
2017
|
Joint silicone-5
|
Hachurage de base 1-5
|
DOTS / 2-5 ANSI31
|
|
2017
|
Joint silicone-5
|
Densité hachurage 1-5
|
0.8000 / 2-5 1.0000
|
|
2017
|
Joint silicone-5
|
Equerre 1-5
|
0.0000
|
|
2017
|
|
|
|
|
|
|
Relations profondeur/largeur
|
1.0000
|
S'applique comme valeur par défaut lors du scellement Nouveau
|
|
|
Etanchéité orthogonale
|
1
|
Comportement identique à la version 2000.13
|
|
|
|
|
|
|
pour accepter les paramètres pour le dessin actuel. Quittez la boîte de dialogue avec
pour annuler les modifications.
vos modifications dans le fichier de configuration de
