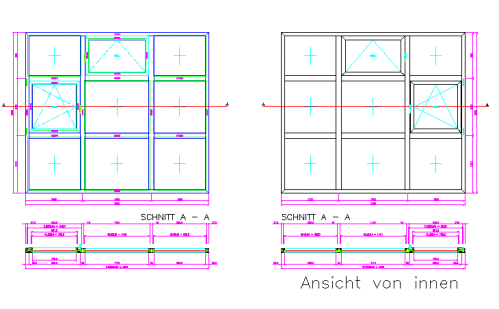

Cette commande crée la vue intérieure comme une copie de l'élévation SYSCAD avec une représentation symbolique des profils.
Les cadres et les profils T/M sont placés sur la couche WHC_RAHMEN_INNEN. Les profils de ventilation et les barres en T sont placés sur la couche WHC_EINSATZ_INNEN. Les symboles des types d'ouverture sont remplacés par des lignes continues et vice versa. Les largeurs de face des profilés correspondent à la largeur extérieure.
