Cote d'allège (Cote d'altitude)



Barre d'outils : Programmes SYSCAD -> SYSFLY Indicateur d'altitude : Nœud de hauteur (groupe) ou Coordonnées d'altitude alternatives (groupe) (groupe) -> Coefficient d'élévation (bloc) ou Nœud d'altitude 2 (bloc) (bloc)



Ruban : Programmes -> Groupe Divers -> Nœud de hauteur (groupe) ou Nœud de hauteur alternatif (groupe) (Groupe) -> Nœud d'élévation (bloc) ou Nœud d'altitude 2 (bloc) (bloc)



ou Tools -> Dimensioning group -> Niveau d'élévation (groupe) ou Niveau d'altitude alternatif (groupe) (groupe) -> Coordonnées de hauteur (bloc) ou Nœud d'altitude 2 (bloc) (bloc)

Le programme est utilisé pour créer des dimensions de référence, appelées "indication d'altitude".

L'indication d'altitude se réfère toujours à un point de référence dans votre vue ou dans la section. Nous appelons ce point le POINT DE BASE.

Toutes les autres coordonnées d'altitude se réfèrent à ce POINT DE BASE. Vous pouvez bien sûr définir plusieurs POINTS DE BASE dans votre dessin et ainsi introduire des coordonnées d'altitude dans la vue et dans la section.

Vous disposez de 2 types de commandes :



Cote d'allège (blocage) : Nœud d'élévation (bloc) / Coordonnée d'altitude 2 (bloc)

Pour créer des dimensions de référence verticales, avec des blocs. Certains attributs sont assignés aux blocs

Avantages :

•La manipulation est plus simple, plus moderne et plus rationnelle grâce à la logique des blocs.

•Les repères de hauteur peuvent être facilement copiés et déplacés.

Inconvénient :

•La cotation horizontale n'est pas possible, de sorte qu'il n'est pas possible d'effectuer une cotation par coordonnées.



Cote d'allège (groupe) : Altitude (groupe) / Niveau d'altitude alternatif (groupe)

Pour créer des dimensions de référence verticales et horizontales, en tant que groupe.

Avantage :

•La cotation est possible horizontalement et verticalement. Il est possible de créer une cotation par coordonnées.

Inconvénient :

•En raison de la représentation en tant que groupe, la commande "Actualiser les dimensions" doit être activée après chaque "déplacement" : "Actualiser les dimensions" doit être activée après chaque "déplacement".

•Il n'est pas possible de copier les cotes d'altitude.



Exemple (possible avec les deux commandes) :

Höhenkoten

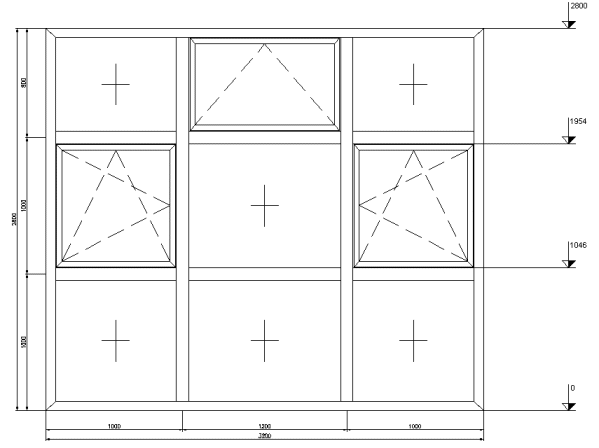

Dans cette image, vous pouvez voir un dimensionnement en hauteur. La dimension la plus basse sert de base (ici avec la valeur de hauteur 0). Toutes les autres dimensions peuvent être placées selon les besoins de l'utilisateur. Les dimensions sont calculées automatiquement par le programme.



Des mesures de coordonnées sont possibles avec la commande : "Indication de l'altitude (groupe)" Coordonnées d'altitude (groupe).

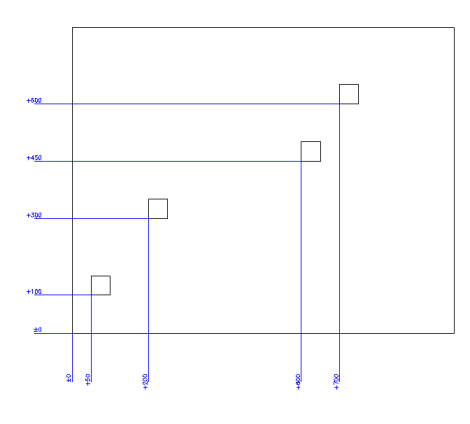

L'utilisation d'un bloc d'altitude composé uniquement du numéro de la dimension permet également d'effectuer des mesures de coordonnées :

koordinatenvermassung





Copiez le bloc Hoekosym.dwg du répertoire de modèles SYSCAD et renommez-le par exemple en MyCOORDVM.DWG.



Supprimez les symboles du bloc. Il ne doit comporter que le texte "MASS".

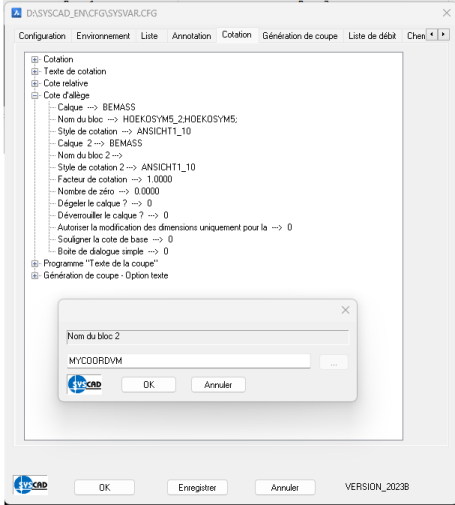

Dans SYSCAD-VARIABLE, faites référence au nouveau bloc sous Dimensioning -> Elevation Coordinate :



koordinatenvermassung-sysvar



La génération de la cotation des coordonnées s'effectue de la même manière que pour les cotes de hauteur.
