Cote d' allège - bloc

Étape 2. Appeler le programme Indication de l'altitude (bloc). (Boîte à outils des programmes SYSCAD -> + )

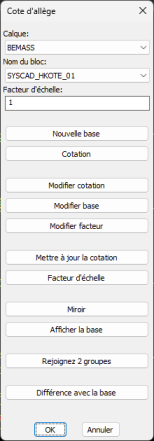

La boîte de dialogue Quotients d'altitude s'ouvre :

Étape 3. Nous sélectionnons pour définir la base souhaitée du nœud de hauteur.

Vous verrez ce qui suit dans la ligne de commande :

Create height node base

Définir le facteur de base

Sélectionner le bloc ou la vue, revenir pour la saisie

Pour définir le facteur de base, vous pouvez sélectionner un bloc ou une vue pour appliquer son facteur.

Appuyez sur <Return> pour ouvrir une boîte de dialogue permettant de saisir le facteur de base :

Une fois que vous avez défini le facteur souhaité, la ligne de commande suivante s'affiche :

Nom du bloc <SYSCAD_HKOTE_01>

Facteur de calcul <1.0>

Facteur d'échelle <1.0>

<SYSCAD_HKOTE_01> :

Sélectionner le point à dimensionner

Sélectionnez le point de base de votre choix dans le dessin.

Lisez ensuite la ligne de commande :

Point final de la ligne de référence

Vous verrez une ligne virtuelle à partir du point de base - faites glisser la souris dans la direction souhaitée.

Le point final peut être confirmé en cliquant sur la souris ou en saisissant une valeur au clavier.

La boîte de dialogue suivante apparaît ensuite :

Vous indiquez votre mesure pour la base.

Votre base a été placée.

Vous devriez voir l'image suivante :

Dans la ligne de commande, lisez :

Point d'insertion hauteur nœud <SYSCAD_HKOTE_01> :

Sélectionner le point à coter

Sélectionner le 1er point à coter dans le dessin

Une fois que vous avez sélectionné le point désiré avec le bouton gauche de la souris, le texte suivant apparaît dans la ligne de commande :

Point final de la ligne de référence ou <RETURN> pour l'alignement automatique sur la base.

Vous pouvez alors recréer votre propre ligne de guidage ou utiliser <Return> ou un clic droit pour aligner votre ligne de guidage sur la ligne définie pour la base.

La ligne de guidage est alignée sur la ligne définie pour la base.

Vous placez tous les autres vertices de hauteur souhaitée dans le dessin.

Cliquez avec le bouton droit de la souris pour mettre fin à la commande en cours.

Double-cliquez sur un symbole d'altitude pour rouvrir la boîte de dialogue suivante :

Avec l'option , nous définissons maintenant les autres dimensions du nœud de hauteur :

Vous verrez ce qui suit dans la ligne de commande :

Point d'insertion du nœud de hauteur <SYSCAD_HKOTE_01>

Sélectionner le point à dimensionner : Sélectionner le point désiré avec l'accrochage d'objet

Vous pouvez utiliser l'option pour redéfinir les mesures de hauteur existantes. Pour ce faire, cliquez sur la dimension souhaitée et écrasez la valeur par défaut. Toutes les autres dimensions affectées à ce groupe de facteurs de hauteur sont modifiées.

La  commande ouvre la boîte de dialogue suivante :

Vous pouvez introduire ici un facteur. (Par exemple, pour travailler en mètres)

The dimensions are recalculated with . (e.g. after copying with Ctrl+C and pasting with Ctrl+V)

L'option ouvre la boîte de dialogue suivante :

Vous pouvez ici modifier la taille des blocs de nœuds de hauteur.

La commande reflète les nœuds de hauteur autour du point de base dans la direction X

Sur le  site, la base est indiquée par une flèche rouge et les autres nœuds de hauteur par une flèche verte.

L'option permet de combiner deux groupes de nœuds de hauteur en un seul. Sélectionnez d'abord le groupe de nœuds d'altitude à conserver. Les coordonnées d'altitude du deuxième groupe sont ajustées.

La  commande permet d'entrer une valeur de différence. La boîte de dialogue suivante s'ouvre :

Cela permet d'introduire une deuxième dimension (différence par rapport à la base).

Conseil (Bloc d'indication de l'altitude)

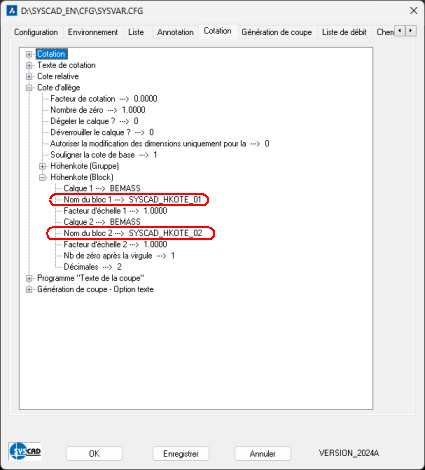

Vous pouvez modifier l'affichage de la note d'altitude en changeant le bloc correspondant. Ceci peut êtredéfini dans SYSCAD variables / Dimension / Indication d'altitude / Indication d'altitude (bloc). Le bloc SYSCAD_HKKOTE_01 se trouve dans le répertoire SYSCAD sous TEMPLATES. Modifiez le bloc et enregistrez-le sous un autre nom. Le nom doit commencer par "SYSCAD_HKOTE_". Introduisez ce nom dans la variable SYSCAD / Dimension / Indication d'altitude / Indication d'altitude (bloc). Désormais, votre bloc sera utilisé lors de la cotation avec des repères de hauteur.
