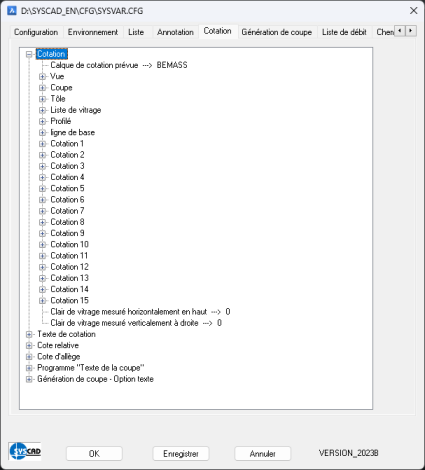

SYSCAD-Variable Cotation
|
Attribution d'un nom
|
Valeur par défaut
|
Explication complémentaire
|
de la version
|
 Cotation
|
Calque de cotation prévue
|
BEMASS
|
|
|
|
|
|
|
|
Vue
|
Style de cotation de l'élévation
|
ANSICHT1_10
|
|
|
Vue
|
Calque de cotation de l'élévation
|
BEMASS
|
|
|
Vue
|
Distance première ligne de cote
|
2.0000
|
Distance de la ligne de cote dans la vue multipliée par DIMSCALE
|
2011
|
Vue
|
Echelle d'annotation de la vue
|
|
|
2015
|
Vue
|
Cotation haut
|
0
|
|
2017
|
|
|
|
|
|
Coupe
|
Style de cotation de coupe
|
SCHNITT1_5
|
|
|
Coupe
|
Style de cotation de coupe raccoucie
|
SCHNITT1_5
|
|
|
Coupe
|
Calque de cotation de coupe
|
BEMASS
|
|
|
Coupe
|
Distance première ligne de cote
|
2.0000
|
Distance of the dimension line in the section multiplied by DIMSCALE
|
2011
|
Coupe
|
Echelle d'annotation de la vue
|
|
|
2015
|
Coupe
|
Cotation suppl. de coupe
|
0
|
|
|
Coupe
|
Style de cotation suppl. de coupe
|
|
|
|
Coupe
|
Calque de cotation suppl. de coupe
|
BEMASS1_1
|
|
|
Coupe
|
Echelle d'annotation supplémentaire pour la coupe
|
|
|
2015
|
|
|
|
|
|
Tôle
|
Style de cotation tôlerie
|
|
|
2017
|
Tôle
|
Calque cotation tôlerie
|
BEMASS
|
|
2017
|
Tôle
|
Mesure tôlerie sur angle vif
|
0
|
|
2017
|
Tôle
|
Angles de tôle à 90°
|
0
|
|
2017
|
Tôle
|
Distance première ligne de cote
|
1.0000
|
|
2017
|
|
|
|
|
|
Liste de vitrage
|
Style des cotations de la lliste de vitrage
|
SCHNITT1_1
|
|
|
Liste de vitrage
|
Style des cotations de la lliste de vitrage M1:1
|
ANSICHT1_10
|
|
2013
|
Liste de vitrage
|
Calque des dimensions de la liste de vitrage
|
BEMASS
|
|
|
Liste de vitrage
|
Echelle d'annotation de la liste de vitrage
|
|
|
2015
|
|
|
|
|
|
Profilé
|
Style de cotation des profilés
|
SCHNITT1_5
|
pour le dimensionnement des profils de commande et le dimensionnement des blocs
|
|
Profilé
|
Calque des cotations des profilés
|
BEMASS
|
pour le dimensionnement des profils de commande et le dimensionnement des blocs
|
|
Profilé
|
Echelle d'annotation des profilés
|
|
|
2015
|
|
|
|
|
|
ligne de base
|
Style de cotation de la ligne de base
|
SCHNITT1_5
|
|
2013
|
ligne de base
|
Calque ligne de base
|
BEMASS
|
|
2013
|
ligne de base
|
Calque du texte
|
BEMASS
|
|
|
ligne de base
|
Effacer texte
|
0
|
|
|
ligne de base
|
Echelle d'annotation de la ligne de base
|
|
|
2015
|
|
|
|
|
|
Cotation 1-15
|
Style de cotation 1-15
|
|
|
2015
|
Cotation 1-15
|
Calque cotation 1-15
|
|
|
2015
|
Cotation 1-15
|
Echelle d'annotation 1-15
|
|
|
2015
|
|
|
|
|
|
|
Clair de vitrage mesuré horizontalement en haut
|
0=Non
|
La lumière de remplissage est mesurée à partir du bas
|
|
|
Clair de vitrage mesuré verticalement à droite
|
0=Non
|
La lumière de remplissage est mesurée à partir de la gauche
|
|
|
|
|
|
|
Texte de cotation
|
Texte de cotation 1
|
|
|
|
|
Calque 1
|
|
|
|
|
Texte de cotation 2
|
|
|
|
|
Calque 2
|
|
|
|
|
Texte de cotation 3
|
|
|
|
|
Calque 3
|
|
|
|
|
Texte de cotation 4
|
|
|
|
|
Calque 4
|
|
|
|
|
Texte de cotation 5
|
|
|
|
|
Calque 5
|
|
|
|
|
|
|
|
|
Cote relative
|
Cote raccourcie soulignée
|
1=Oui
|
|
|
|
Cotation raccourie associative
|
0=Non
|
|
|
|
Quantité de lignes auxiliaires de cotation
|
5.0000
|
Lignes auxiliaires lors de la mesure pour l'OSNAP
|
|
|
|
|
|
|
Cote d'allége
|
Facteur de cotation
|
0.0000
|
|
|
|
Nombre de zéro
|
1.0000
|
Avec une valeur de 4, +100 devient alors +0,100
|
|
|
Dégeler le calque ?
|
0=Non
|
|
2019
|
|
Déverrouiller le calque ?
|
0=Non
|
|
2019
|
|
Autoriser la modification des dimensions uniquement pour la
|
0=Non
|
|
2022
|
|
Souligner la cote de base
|
1=Oui
|
|
2022
|
|
|
|
|
|
Cote d'allége (groupe)
|
Calque
|
BEMASS
|
|
|
Cote d'allége (groupe)
|
Nom du bloc
|
HOEKOSYM
|
|
|
Cote d'allége (groupe)
|
Style de cotation
|
SCHNITT 1_2
|
|
|
Cote d'allége (groupe)
|
Calque 2
|
BEMASS
|
|
2019
|
Cote d'allége (groupe)
|
Nom du bloc 2
|
HOEKOSYM2
|
|
2019
|
Cote d'allége (groupe)
|
Style de cotation 2
|
ANSICHT1_10
|
|
2019
|
Cote d'allége (groupe)
|
Boite de dialogue simple
|
0=Non
|
Cette option peut être utilisée pour masquer les champs de sélection pour les calques, le style, etc.
|
2020
|
|
|
|
|
|
Cote d'allége (bloc)
|
Calque 1
|
BEMASS
|
|
2024
|
Cote d'allége (bloc)
|
Nom du bloc 1
|
SYSCAD_HKOTE_01
|
|
2024
|
Cote d'allége (bloc)
|
Facteur d'échelle 1
|
1.0000
|
|
2024
|
Cote d'allége (bloc)
|
Calque 2
|
BEMASS
|
|
2024
|
Cote d'allége (bloc)
|
Nom du bloc 2
|
SYSCAD_HKOTE_02
|
|
2024
|
Cote d'allége (bloc)
|
Facteur d'échelle 2
|
1.0000
|
|
2024
|
Cote d'allége (bloc)
|
Nb de zéro aprés la virgule
|
1
|
|
2024
|
Cote d'allége (bloc)
|
Décimales
|
2
|
|
2024
|
Cote d'allége (bloc)
|
ligne de base
|
1
|
|
|
|
|
|
|
|
Programme "Texte de la coupe"
|
Calque contour
|
|
|
2013
|
|
Calque du texte
|
|
|
2013
|
|
Hauteur de texte
|
25.0000
|
|
2013
|
|
Ratio hauteur texte / diamétre
|
2.0000
|
|
2013
|
|
|
|
|
|
Génération de coupe - Option texte
|
Calque des lignes de coupe du dessin
|
TEXT
|
|
2020
|
|
Style d'texte
|
STANDARD
|
|
2020
|
|
Nom du bloc
|
SCHNITTPFEIL
|
|
|
|
Calque d'insertion
|
SCHNITTPFEIL
|
|
|
|
Facteur d'èchelle
|
1.0000
|
|
|
|
Facteur de coupe 1:1
|
1.0000
|
Si la réponse est 0, le facteur vous sera demandé.
|
2010SR1
|
|
Facteur de coupe
|
0.0000
|
voir ci-dessus - mais pour les coupes avec déchirure
|
2010SR1
|
|
Longeur
|
0.0000
|
Si 0 ->, il est tracé de part en part, sinon la longueur saisie est tracée de chaque côté.
|
2011
|
|
Calque de la coupe
|
TEXT
|
|
2020
|
|
Style d'texte
|
STANDARD
|
|
2020
|
|
Dimension de coupe - Texte
|
0.0000
|
|
2021
|
pour accepter les paramètres pour le dessin actuel. Quittez la boîte de dialogue avec
pour annuler les modifications.
vos modifications dans le fichier de configuration de
