Generation de panneau

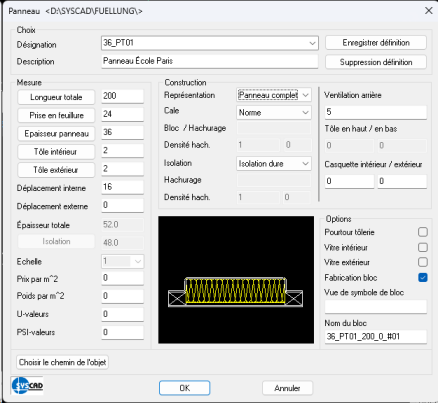

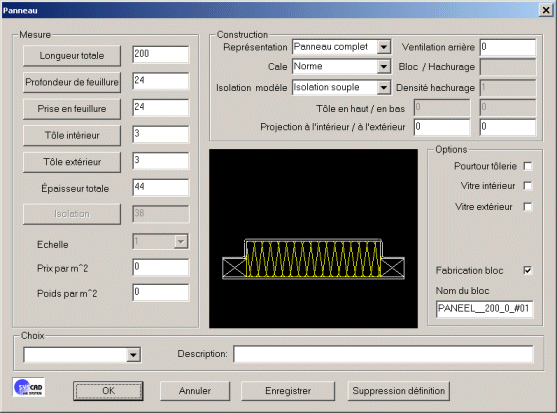

Génération de panneaux dans une boîte de dialogue

Les boutons "LONGUEUR TOTALE", "PROFONDEUR DE MONTAGE", etc. permettent d'obtenir les dimensions directement à partir du dessin. L'option "Générer un bloc" peut être utilisée pour modifier plusieurs objets de panneaux égaux.

Les panneaux peuvent être modifiés par un double clic. (Si l'option "BLOC" a été utilisée lors de la création ou si le mode groupe est actif).

Si le  modegroupe n'est pas actif et que le panneau n'a pas été créé en tant que bloc, la fonction peut être appelée en double-cliquant sur la polyligne extérieure du panneau dessiné.

Le champ "Sélection" propose des variantes déjà enregistrées. Saisissez ici le nom du fichier de définition. L'option "Enregistrer les paramètres" permet d'enregistrer votre définition sous ce nom. Les panneaux sont enregistrés dans le répertoire Fillings. Veillez à ce que les noms ne contiennent pas de blancs, de virgules, etc.

La commande joindre le vitrage permet de joindre 2 panneaux ou verres déconnectés.

La commande aligner le vitrage permet d'aligner 2 panneaux ou verres.

La commande stretch glazing permet d'étirer les panneaux ou les verres dans la direction originale.

La commande diviser le vitrage permet d'éclater des panneaux ou des verres et de les joindre à un groupe. À partir de la version 2012, vous pouvez double-cliquer sur les panneaux ou les verres qui ont été dessinés en tant que groupes.

Dessiner des panneaux d'angle à partir d'une polyligne avec min. 3 points.

La commande "Échanger panneaux" permet d'échanger des verres ou des panneaux dans la section. . Sélectionnez les verres ou les panneaux à remplacer, puis le panneau à utiliser à partir du générateur de panneaux.
