Tôle

Dessin de n'importe quel contour de tôle à l'aide d'une polyligne avec une épaisseur de paroi et un rayon intérieur et extérieur arbitraires. Les contours de la tôle sont réglables par double-clic ou en déplaçant les poignées.

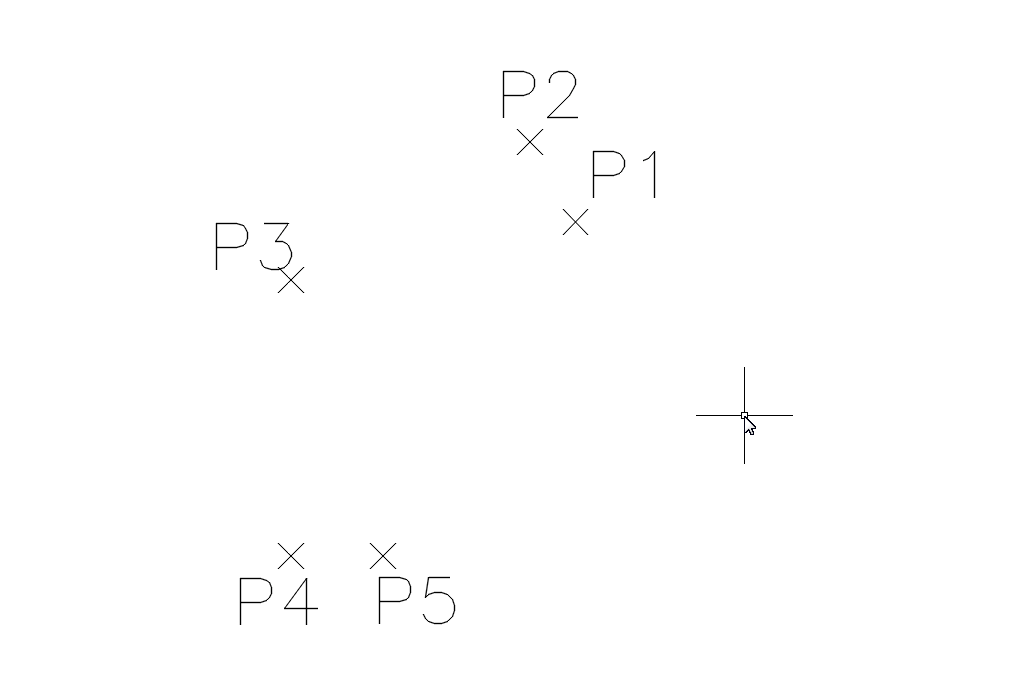

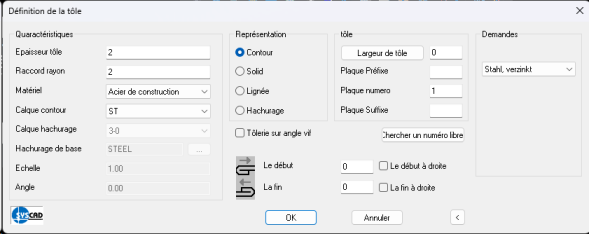

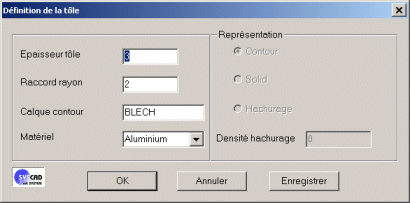

Saisissez les paramètres dans cette boîte de dialogue et définissez le premier point en cliquant dans votre dessin. Il peut être utile d'utiliser OSNAP.

Les coordonnées du deuxième point peuvent être déterminées en utilisant la saisie de coordonnées relatives (@) ou en cliquant sur un point de votre dessin. Définissez ensuite un troisième point pour déterminer la direction du dessin de l'épaisseur de la paroi de la tôle.

Procédure analogue à Bande d'étanchéité.

Les valeurs préférentielles de rayon et d'épaisseur peuvent être définies dans la boîte de dialogue SYSCAD VARIABLE dans l'onglet Environnement pour chaque type de tôle.

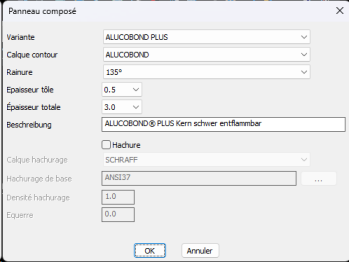

Panneau sandwich

Dessinez une tôle sur le contour intérieur ou extérieur du panneau sandwich avec l'épaisseur correcte à l'aide de la commande normale SHEET. Dans cet exemple, 0,5 mm

Commande :

Choisir la feuille : Cliquer sur la feuille

Pointer pour la direction ou ENTRER pour OK : Cliquez avec le bouton gauche de la souris pour modifier la direction.

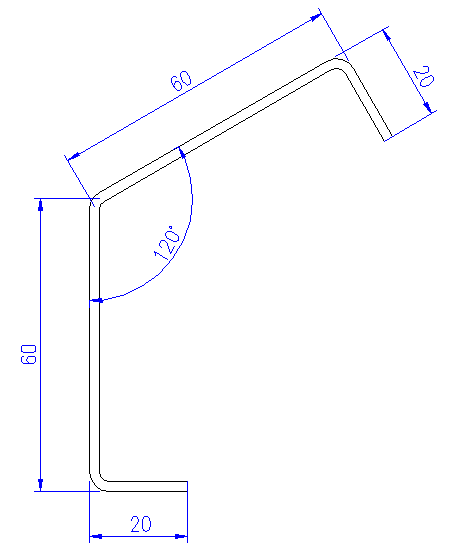

Mesure automatique des feuilles

Trois variantes sont disponibles à cet effet.

"Commande "Dimensionnement de la tôle

Commande "Cotation complète de la tôle"

"Commande "Cotation de la tôle à l'intérieur

Activer la commande et cliquez sur la tôle souhaitée. Sélectionnez ensuite le côté sur lequel la tôle doit être dimensionnée. Avec le bouton gauche de la souris, la sélection change. Ce côté est ensuite dimensionné à l'aide du bouton droit de la souris.

Si nécessaire, déplacez les dimensions en utilisant les poignées AutoCAD/BricsCAD des objets de dimension.

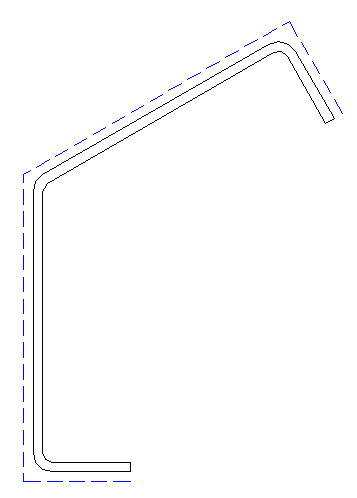

Tôle à arêtes vives

Cette commande crée un contour auxiliaire à arêtes vives de la tôle sélectionnée . Le contour ainsi créé peut être utilisé pour faciliter la cotation de la tôle sans la fonction d'accrochage d'objet "point d'intersection supposé". Cette fonction d'accrochage n'est plus disponible à partir d'AutoCAD 2007 pour les objets ARX constitués de polylignes.

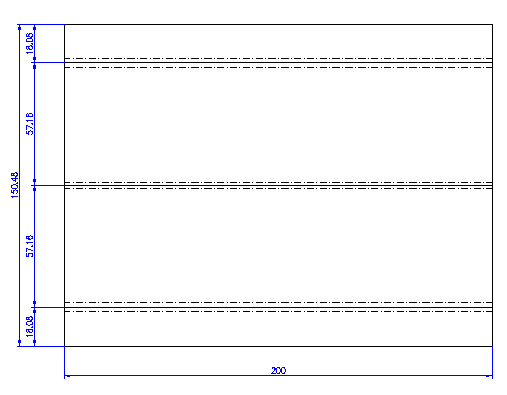

Vue de la tôle développée

Cette commande vous permet d'obtenir le développement de la tôle (surface extérieure) à la longueur définie. Activez la commande et cliquez sur la tôle.

La surface extérieure (vue développée) est calculée à l'aide de la longueur étirée. Le calcul avec l'axe neutre n'est pas encore utilisé.

Feuilles d'assemblage

Vous pouvez assembler deux tôles. Pour ce faire, activez la fonction "Sheet join" et cliquez sur les deux tôles que vous souhaitez joindre. La fonction joindra les extrémités des tôles situées à proximité des points de sélection. Les propriétés de la première tôle sélectionnée sont déterminantes et seront appliquées à la seconde tôle.

Séparer les tôles

Séparer les tôles en cliquant d'abord sur la tôle et ensuite sur le point de séparation souhaité à l'aide de la fonction "Séparer la tôle" .

Surface de la tôle

Cette commande dessine automatiquement une polyligne de la ligne de pliage d'une tôle. Activez la commande et cliquez sur la tôle. Utilisez le bouton gauche de la souris pour activer le côté souhaité de la tôle. Confirmez votre sélection en cliquant sur le bouton droit de la souris.

tôle perforée

Cette option permet de créer des motifs rectangulaires ou circulaires dans un contour fermé, de la même manière qu'une trappe.

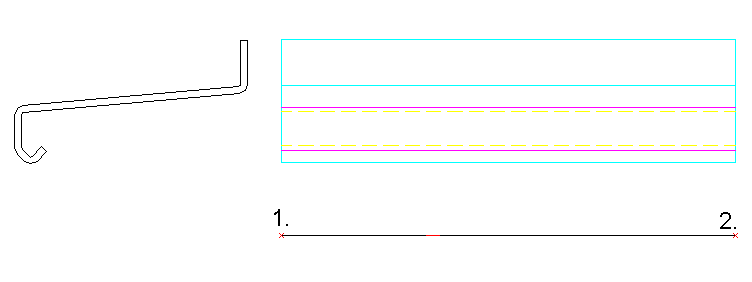

Projection des bords de tôle

Cette commande permet de dessiner automatiquement une vue latérale ou une vue de dessus d'une tôle. Activez la commande et cliquez sur votre tôle. Confirmez votre sélection et choisissez la position horizontale/verticale à l'intérieur de 2 points. La projection est créée par la suite.

Vous pouvez changer la vue dans SYSCAD VARIABLE / LIST et SHEET PROJECTION.

Tôle à partir d'une polyligne

La fonction "Feuille à partir d'une polyligne" permet de créer des feuilles à partir des segments de ligne d'une polyligne. .

Feuille décalée

La fonction "Feuille décalée" permet de créer des feuilles en dupliquant des feuilles existantes. .

Saisissez la distance souhaitée dans la boîte de dialogue suivante. Déplacez le contour virtuellement affiché sur le côté souhaité de la feuille avec le bouton gauche de la souris et confirmez avec le bouton droit de la souris. Vous pouvez maintenant dessiner le contour de la tôle sur n'importe quel côté du contour virtuel à l'aide de la flèche rouge. Définissez le contour de la tôle dans la boîte de dialogue qui s'affiche.

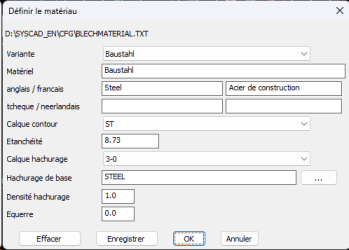

Define sheet material

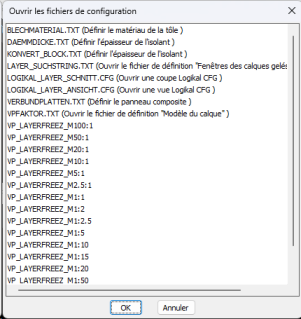

Command: "Open Config Files

Ribbon -> SYSCAD20XX -> Config

La commande Insérer permet d'insérer des points de définition supplémentaires. La commande Supprimer permet d'effacer des sommets dans la fenêtre de sélection.
