Bande d'étanchéité

Barre d'outils: SYSCAD Environnement -> Bande d'étanchéité ->

Paramètres et valeurs par défaut sous : SYSCAD-Variable / Environnement / Bande

Ruban: SYSCAD Environnement -> Bande d'étanchéité ->

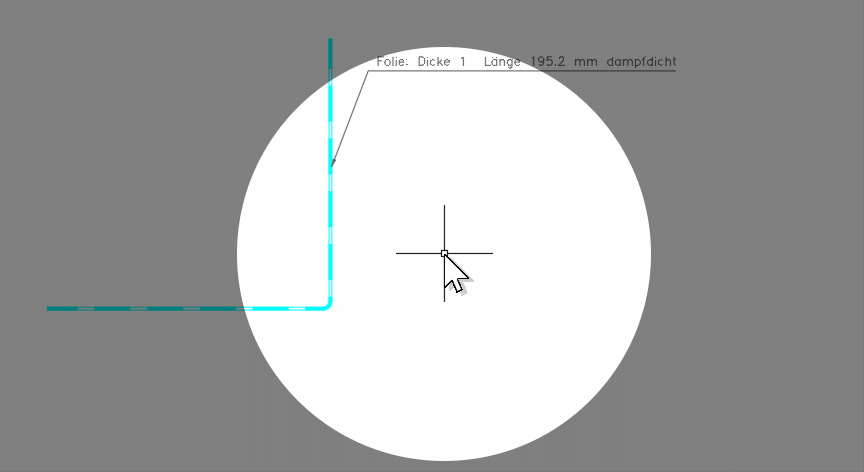

Dessin d'un contour de membrane d'une épaisseur et d'un rayon arbitraires. Les membranes sont réglables par double-clic ou en déplaçant les poignées.

Saisissez les paramètres dans cette boîte de dialogue et définissez le premier point en cliquant sur votre dessin. Il peut être utile d'utiliser OSNAP.

folie

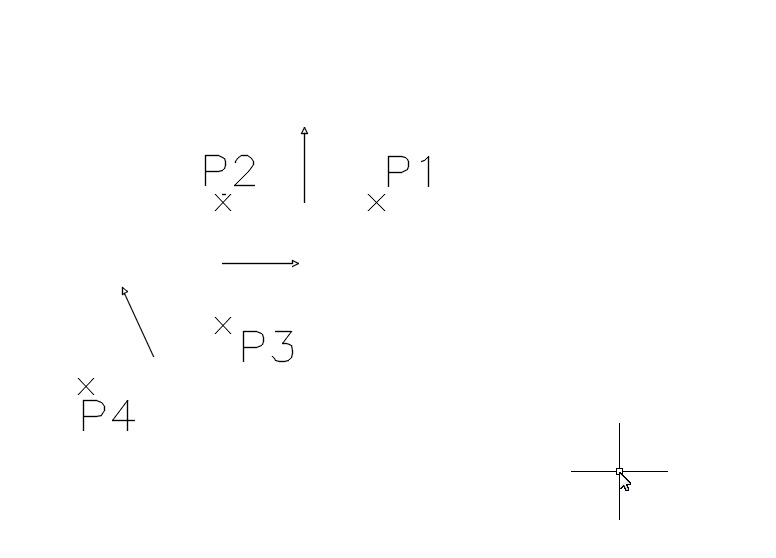

Les coordonnées du deuxième point peuvent être déterminées en utilisant la saisie de coordonnées relatives (@) ou en cliquant sur un point de votre dessin. Définissez ensuite un troisième point pour déterminer la direction du dessin de l'épaisseur de la paroi de la membrane.

Lesvaleurs préférées pour le rayon et l'épaisseur peuvent être définies dans la boîte de dialogue SYSCAD VARIABLE dans l'onglet Environnement pour chaque type de membrane.

Vous pouvez joindre deux membranes. Pour ce faire, activez la fonction "Membrane join"

et cliquez sur les deux membranes que vous souhaitez joindre. La fonction joindra les extrémités des membranes situées à proximité des points de sélection. Les propriétés de la membrane choisie en premier sont déterminantes et seront appliquées à la seconde membrane.

Pour séparer les membranes, activez la fonction "Membrane separate"

, sélectionnez la membrane et définissez le point de séparation.

La fonction "Membrane from polyline" crée des membranes à partir des segments de ligne d'une polyligne.

La fonction "Membrane doubling"

crée une membrane pour le doublage ou le laminage d'une feuille ou d'une membrane existante.

Saisissez la distance requise dans la boîte de dialogue suivante. Déplacez le contour virtuel affiché avec le bouton gauche de la souris sur le côté souhaité de la membrane et confirmez avec un clic droit de la souris. Utilisez la flèche rouge pour dessiner le contour de la membrane sur n'importe quel côté du contour virtuel. Définissez le contour de la membrane dans la boîte de dialogue qui s'ouvre maintenant.

Utilisez la commande

pour copier le style d'une membrane sur une autre membrane.

La commande "Insérer un point"

permet d'insérer un nouveau point de définition dans la membrane. La commande "Effacer un point"

peut être utilisée pour supprimer certains points de la membrane.

Avec cette commande

permet de modifier ultérieurement la longueur de livraison d'une membrane déjà dessinée. L'extrémité de la membrane la plus proche du point de sélection choisi sur la membrane est affichée en premier. Avec le bouton gauche de la souris, vous modifiez le côté de la membrane. Cliquez avec le bouton droit de la souris pour accepter la sélection. La valeur peut ensuite être modifiée dans les limites affichées.
