Dessin d'objet (Béton, Mural, Crépi, Tablette de fenêtre)

 Détails des connexions > Dessin d'objet (Béton, Mural, Crépi, Tablette de fenêtre)

Barre d'outils : SYSCAD Environnement -> kgl_mzug1

Paramètres et valeurs par défaut sous : SYSCAD-Variable / Environnement

Ruban : SYSCAD Environnemt -> Béton -> kgl_mzug1







Dessin de n'importe quel contour avec une épaisseur et un matériau arbitraires. Les objets sont ajustables par double-clic ou en déplaçant les poignées.

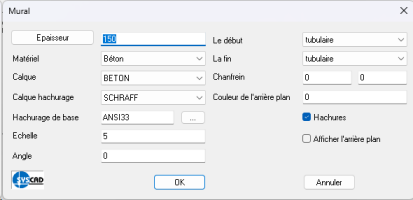

dialog-mauerzug

Saisissez les paramètres dans cette boîte de dialogue et définissez le premier point en cliquant dans votre dessin. Il peut être utile d'utiliser OSNAP.



Folie zeichnen

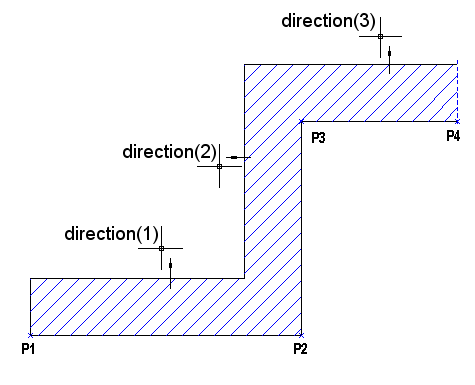

Les coordonnées du deuxième point peuvent être déterminées en utilisant la saisie de coordonnées relatives (@) ou en cliquant sur un point de votre dessin. Définissez ensuite un troisième point pour déterminer la direction du dessin de l'épaisseur de l'objet.













Lespropriétés telles que les couches de contour et de hachures, le type de hachures et la distance sont définies dans la boîte de dialogue SYSCAD VARIABLE / Environnement pour 4 autres types.

Utilisez la commande dessiner les lignes de tolérance Tracer des lignes de tolérance pour tracer des lignes sur une couche à spécifier à la distance spécifiée à l'intérieur et/ou à l'extérieur de l'objet sélectionné.



Dialogue Toleranzlinien



Pour les hachures SYSCAD, une couleur d'arrière-plan peut être définie dans le SYSCAD -VARIABLE. La nouvelle commande kgl_backgroundcolor_off permet de désactiver la couleur d'arrière-plan des hachures dans le dessin. En outre, la commande kgl_set_backgroundcolor permet de définir ultérieurement la couleur d'arrière-plan des objets hachurés. La commande KGL_GET_BACKGROUNDCOLOR permet de déterminer les numéros de couleur.
