Béton/Mural/Hachures définies par l'utilisateur

 Détails des connexions > Béton/Mural/Hachures définies par l'utilisateur

Barre d'outils : SYSCAD Environnement -> SYSFLY-Béton -> Beton Mauer kgl_s1... kgl_s8

Paramètres et valeurs par défaut sous : SYSCAD-Varibale / Environnement

Ruban : SYSCAD Envrionnement -> Béton -> Béton Mauer kgl_s1... kgl_s8

Paramètres et valeurs par défaut sous : SYSCAD-Variable / Attachment-Details / Hachurage





Paramètres et valeurs par défaut sous : SYSCAD-Variable / Annotation / Inscription ARX français / Contour 1-8

Dessine une polyligne avec ou sans biseau avec des hachures pour représenter une structure en béton ou en mur.

Définir deux points diagonaux (via OFANG) ou au moyen de coordonnées relatives (@) pour dessiner la polyligne.

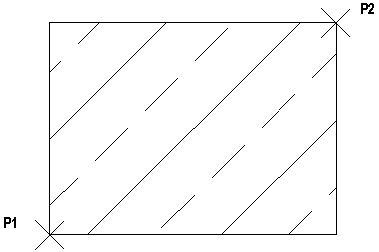

Commande :

Premier coin ou <RETURN> pour un objet non rectangulaire : (P1)

Deuxième coin : (P2)

Style de hachure <ANSI33>

Facteur : <5>

kap8_10

Lespropriétés telles que les couches de contour et de hachures, le type de hachures et la distance sont définies dans la boîte de dialogue SYSCAD VARIABLE / Environnement.

Commande :

Premier coin ou <RETURN> pour les objets non rectangulaires : b_enter

Premier point : (P1)

jusqu'au point ou "RETURN" pour la fin :(P2)

jusqu'au point ou "RETURN" pour la fin :(P3)

jusqu'au point ou"RETURN" pour la fin :(P4)

au point ou "RETURN" pour fin :(P5)

jusqu'au point ou "RETOUR" pour la fin :b_enter

Style de trappe <ANSI33>

Facteur : <5>

kap8_11

Utilisez la commande dessiner les lignes de tolérance tracer des lignes de tolérance pour tracer des lignes sur une couche à spécifier à la distance spécifiée à l'intérieur et/ou à l'extérieur de l'objet sélectionné.



Dialog Toleranzlinien
