Cale / Plastique / Bois

 Détails des connexions > Cale / Plastique / Bois

Barre d'outils : SYSCAD Environnement -> Klotz Kunststoffprofil kgl_s1 ... kgl_s8

Paramètres et valeurs par défaut sous : SYSCAD-Variable / Environnement / Cale

Ruban : SYSCAD Environnement -> Tools -> Klotz Kunststoffprofil kgl_s1 ... kgl_s8

Paramètres et valeurs par défaut sous : SYSCAD-Variable / Environnement / Cale 1-8





Paramètres et valeurs par défaut sous : SYSCAD-Variable / Annotation / Inscription ARX français / Cale

Ces commandes permettent de dessiner des blocs rectangulaires, des profils en plastique et des blocs en bois.



Depuis la version 2012, les blocs sont des objets SYSCAD intelligents et sont ajustables par double-clic ou en déplaçant les poignées.



Définissez les blocs de manière analogue à la commande RECTANGLE d'AutoCAD/BricsCAD à l' aide de deux points. Le bloc peut ensuite être tourné.

Commande :

Premier point ou <RETURN> pour la largeur x la hauteur. b_enter

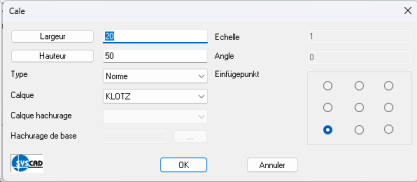

dialog-klotz







Vous pouvez choisir entre le bloc standard, un bloc sans lignes de croisement ou 4 variantes auto-définies avec vos motifs de hachures.
