Portes

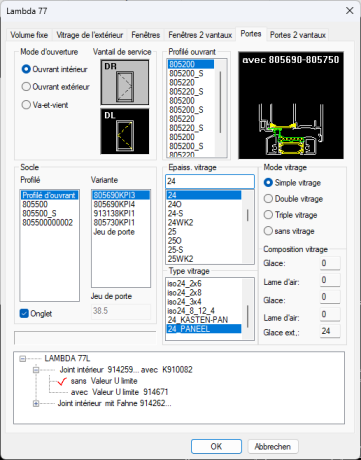

Sélectionnez le type de porte, le type d'ouverture, l'épaisseur du verre et tous les autres paramètres dans la boîte de dialogue.

Lesbarres en T peuvent être générées par la suite à l'aide de la fonction Traverse d'ouvrant.

Les charnières de porte peuvent être sélectionnées dans la boîte de dialogue suivante, si elles sont définies dans le système.

kap5_60

Sélectionnez d'abord le système de charnière de porte.

Sélectionnez ensuite la couleur, puis le modèle de charnière de porte (variantes en 2 ou 3 parties). La signification de la variante sélectionnée est affichée dans le champ "Info".

La disposition des charnières de porte se fait en fonction des distances indiquées en bas à gauche dans la boîte de dialogue. Dans l'exemple, 3 charnières de porte sont spécifiées. Pour disposer les charnières de porte, les premières valeurs des champs "haut", "centre" et "bas" sont prises en compte. La deuxième valeur du champ "haut" n'est prise en compte que pour la quatrième charnière. Si les charnières de porte ne doivent être fixées qu'en haut et en bas, la valeur du champ "centre" peut être supprimée.
