Portes 2 vantaux

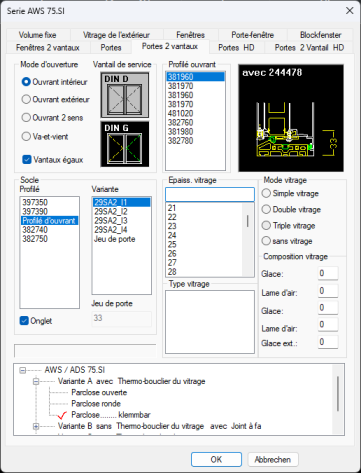

Sélectionnez le profil du vantail, le type d'ouverture, l'épaisseur du verre et tous les autres paramètres dans la boîte de dialogue.

Si les vantaux doivent être de taille différente, désactivez la case à cocher "Centre de chevauchement" .Après avoir quitté la boîte de dialogue, il vous est demandé de définir un point de référence via "ref point <SCHN"> p our saisir la "valeur X relative". La valeur à saisir est sans @ et uniquement positive ou négative.

Le message suivant apparaît ensuite :

RETURN pour la fin du remplissage

Premier coin (en bas à gauche)

ou sélectionner un point dans le contour fermé

Lesbarres en T peuvent être générées par la suite à l'aide de la fonction Traverse d'ouvrant.

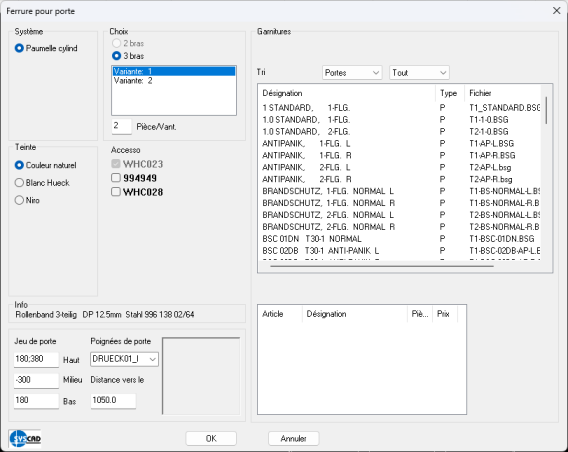

Les charnières de porte peuvent être sélectionnées dans la boîte de dialogue suivante, si elles sont définies dans le système.

Vous créez les raccords sur le côté droit dans l'écran Accessoire propre / définir les séries.
