Fenêtres 2 vantaux

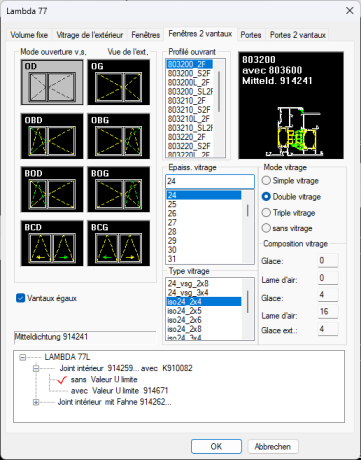

Sélectionnez le profil de l'évent, le type d'ouverture et l'épaisseur du verre dans la boîte de dialogue.

Le profil de l'évent avec le symbole de l'ouverture et le contour du verre est affiché dans l'élévation.

Si les évents doivent être de taille différente, désactivez la case à cocher "Chevauchement du centre" .Après avoir quitté la boîte de dialogue, il vous est demandé de définir un point de référence via "ref point <INTERS"> p our saisir la "valeur X relative". La valeur à saisir est sans @ et uniquement positive ou négative.

Le message suivant apparaît ensuite :

RETURN pour la fin du remplissage

Premier coin (en bas à gauche)

ou sélectionner un point dans le contour fermé

Lesbarres en T peuvent être générées par la suite à l'aide de la fonction Traverse d'ouvrant.
