Fenêtress

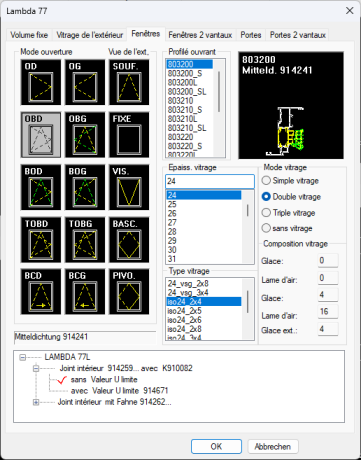

Sélectionnez le profil de l'évent, le type d'ouverture et l'épaisseur du verre dans la boîte de dialogue.

Le profil de l'évent avec le symbole de l'ouverture et le contour du verre s'affiche dans l'élévation.

Le message suivant apparaît ensuite :

Fin du remplissage < fenêtre >

Profil <273203> Epaisseur du verre <30> Type d'ouverture <TT R>

Premier coin (en bas à gauche)

ou sélectionner un point dans un contour fermé

Toutes les spécifications sont enregistrées en tant que variable et sont appliquées à tous les champs sélectionnés par la suite.

Pour créer une autre fenêtre avec un type d'ouverture différent, veuillez confirmer une fois.

RETOUR pour fin de remplissage

Premier coin (en bas à gauche)

ou sélectionner un point dans le contour fermé

La signification des symboles de type d'ouverture est la suivante :

OD : fenêtre àguillotinedroite

OG : fenêtre à guillotine à gauche

SOUF. : fenêtre à guillotine

OBD : fenêtreoscillo-battante droite

OBG : fenêtre oscillo-battante gauche

FIXE : lumière fixe

BOD : fenêtre oscillo-battante droite

BOG : fenêtre inclinable avant rotation à gauche

VIS : fenêtre à guillotine

TOBD : fenêtre à manivelle oscillo-battante droite

TOBG : fenêtre inclinable et pivotante à gauche

BASC : fenêtre pivotante horizontale

BCD : fenêtre oscillo-coulissante droite

BCG : poignée de fenêtre oscillo-coulissante gauche

PIVO : fenêtre pivotante verticale

Lesbarres en T peuvent être générées ultérieurement à l'aide de la fonction Traverse d'ouvrant.
