Bibliothèque de profil



Ruban SYSCAD 20XX -> SYSCAD -> ProfilSystemDialog ein

Paramètres et préférences sous : SYSCAD-Variable / Liste \ Divers \ Variante du dialogue du systéme de profilé



Barre d'outils SYSCAD 20XX -> Profil System Dialog




Menu déroulant SYSCAD 20XX -> ProfilSystemDialog ein Dialogue du système Profil

La boîte de dialogue Système de profilé vous offre une sélection des séries de profilés disponibles chez le fournisseur concerné.

Profile library

Profile library

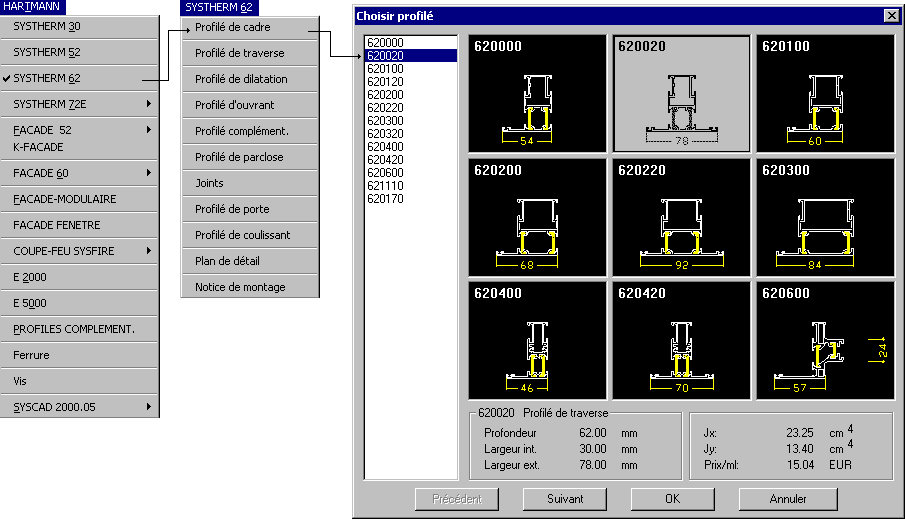

Lorsque vous sélectionnez une série, un menu contenant tous les profils de cette série s'affiche. Sélectionnez le type de profil (par exemple, Profils de cadre) et déterminez un profil à l'aide d'un numéro ou d'une icône dans la boîte de dialogue.



Profile library



La boîte de dialogue pour la sélection des séries de profils disponibles peut avoir 4 présentations différentes. (SYSCAD-VARIABLE\LIST\MISCELLANEOUS\ProfilSystemDialogVariant)

ProfilSystèmeDialogueVariante0

profilsystemdialog0

ProfilSystèmeDialogueVariant 1



profilsystemdialog1

ProfilSystèmeDialogueVariant 2



profilsystemdialog2

ProfilSystèmeDialogueVariant 3



profilsystemdialog3

Reset Dialogue Système de profilé



Avec la commande KGL_DLGRESET kgl_dlgreset, vous pouvez réinitialiser la position de la boîte de dialogue après un changement de résolution d'écran, etc.
