Insertion de profilés

L'insertion de profils dans votre dessin s'effectue de manière orientée vers les tâches et les objets.

Vent profiles, for example, can be combined with frame profiles, that already exist in the drawing. This combination process is independent of the scale factor and rotation angle of the frame profiles. SYSCAD® automatically adapts the vent profile to the dimensions and the alignment of the frame profile.

Exemple 1 : Évent

Ouvrir un profil SYSTEM (par exemple HUECK-HARTMANN). Sélectionner la série HARTMANN dans le menu déroulant HUECK-HARTMANN. Choisir une série de profils de ventilation (par exemple SYSTHERM 62).

Commande : Choisissez un profil de cadre (par exemple 620200) dans les menus SYSTHERM 62 > Profils de cadre et insérez-le dans votre dessin. Voir l'aide concernant la "Bibliothèque de profils"

Commande : Choisir un profil d'évent (par exemple 623010)

Commande : Sélectionner le côté du profil pour la combinaison:

ou <RETURN> pour le point d'insertion

Cliquez sur lecôté du profilé du cadre avec lequel l'évent doit être combiné. Dans ce cas, seul le côté gauche est raisonnable.

Commande : Profil <numéro de profil> Glacis ? Oui/Non <Yes> :

Indiquer maintenant si le profil en surbrillance (dans ce cas le profil 620200) doit être vitré ou non.

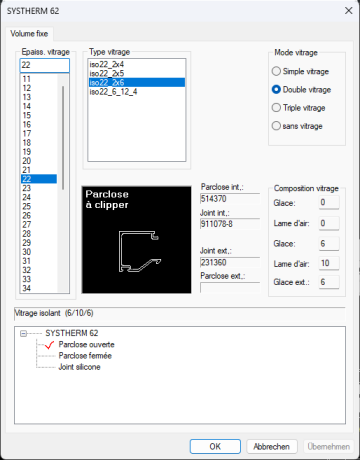

Définissez le vitrage de l'évent dans la boîte de dialogue suivante pour "Remplissages".

Vous obtiendrez ainsi les profils vitrés.

Exemple 2 : Porte

Insérez le profilé de cadre 620220 à l'endroit indiqué dans votre dessin.

Sélectionnez ensuite le profil de porte 624120.

Commande :

Sélectionner le côté du profil pour la combinaison:

ou <RETURN> pour le point d'insertion : sélectionner le point d'insertion sur le côté droit du profil.

Sélectionnez le type d'ouverture de la porte ou une combinaison avec différents profils d'adaptation dans la boîte de dialogue.

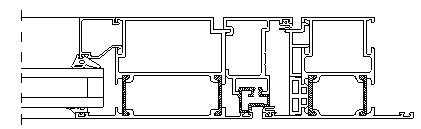

Glacer les profils un par un. Le résultat doit être le suivant :

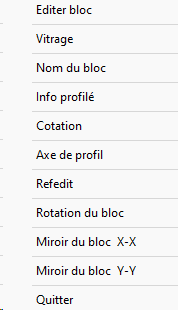

En double-cliquant sur un profil, vous obtiendrez ce menu :

Veuillez noter ce qui suit :

Malheureusement, il n'est pas toujours possible de modifier les blocs insérés en double-cliquant. La condition préalable est que l'élément puisse également être inséré manuellement à partir de la boîte de dialogue de la bibliothèque de profils. Les joints d'une section vitrée automatiquement sont souvent insérés en tant que variante adaptée du joint standard (par exemple 081500_5). Cette variante d'article n'est pas incluse dans la bibliothèque de profils. Il ne peut donc pas être échangé automatiquement. Utilisez ici la fonction Rechercher et remplacer des blocs.
