Model dans Layout polygonale

Fenêtre de visualisation polygonale :

Barre d'outils : SYSCAD Programme -> SYSFLY-Vue dans fenêtre ->

Ruban : SYSCAD Programme -> Vue dans fenêtre ->

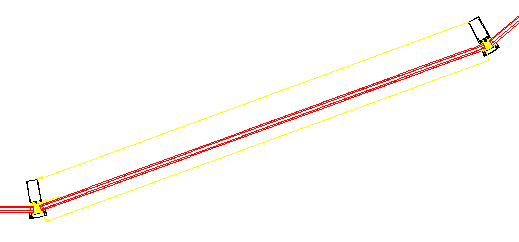

Cette fonction permet d'afficher les sections inclinées en longueur de verre réelle à partir de l'espace du modèle dans la zone de mise en page avec des dimensions de référence.

Le positionnement des fenêtres de visualisation dans la zone papier, qui prend beaucoup de temps, est effectué par SYSCAD.

Important! Appelez la commande de la mise en page que vous souhaitez utiliser pour positionner les fenêtres de visualisation !

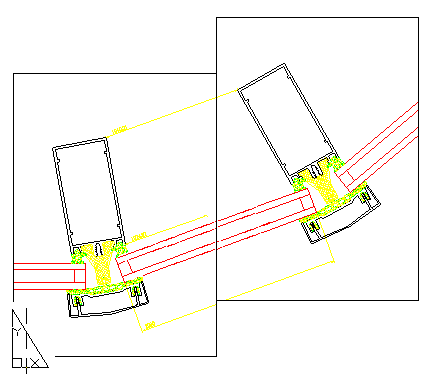

Sélectionner les premières fenêtres visibles dans l'espace du modèle. Cette fenêtre définit la taille des fenêtres suivantes. Sélectionnez les fenêtres suivantes toujours de gauche à droite. Vous devez choisir un point de connexion de la fenêtre pour chaque fenêtre supplémentaire, par exemple l'intersection de la fenêtre avec le bord de verre le plus bas. Un point de connexion doit être sélectionné pour chaque côté de la fenêtre de visualisation. Les points de connexion doivent toujours être situés sur des côtés opposés du rectangle. Appuyez sur la touche RETOUR ou sur le bouton droit de la souris pour terminer cette boucle. Sélectionnez le point d'insertion de la section dans la zone de mise en page. Pour afficher les dimensions de la section, choisissez l'option de texte "HORIZONTAL à la ligne de référence 1" dans le "Style de dimension"

Vous trouverez ici l'explication sous la forme d'une courte vidéo :

Si vous définissez la variable "factor for viewport window" dans SYSCAD VARIABLE / LISTE / Fenêtre d'èlèvation à 0, le facteur d'échelle vous sera demandé à chaque fois lors de la génération des fenêtres.
