Définir les propriétés

Cette fonction est disponible dans toutes les sous-boîtes à outils de détails de connexion. Elle permet d'attribuer des propriétés spécifiques à l'utilisateur à des pièces standard ou à d'autres objets SYSCAD. Ces propriétés peuvent être évaluées à l'aide de l'étiquette SYSCAD-TABLEAU ou ARX.

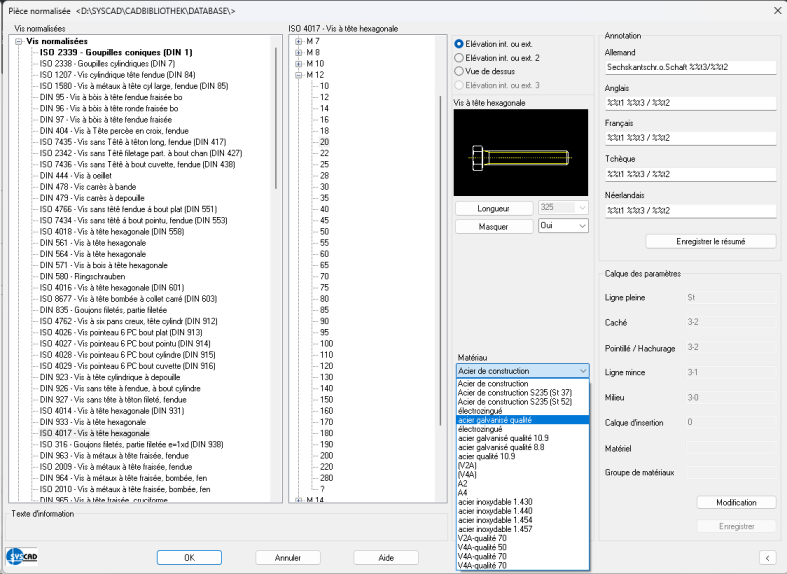

A partir de la version SYSCAD 2022, les propriétés sont directement disponibles dans les boîtes de dialogue des objets respectifs. Les propriétés ne doivent donc plus être définies en externe.

Les propriétés souhaitées des articles peuvent être définies par l'utilisateur. Trois listes de valeurs différentes peuvent être saisies.

Lancez la commande : "Définir les propriétés" et sélectionnez un objet, par exemple une membrane.

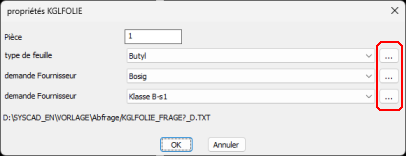

La boîte de dialogue suivante s'ouvre :

Cliquez sur "..." pour ouvrir le fichier de requête correspondant.

Vous pouvez définir jusqu'à 3 requêtes personnelles.

Voici comment définir vos propres requêtes: Requêtes Définition des objets SYSCAD

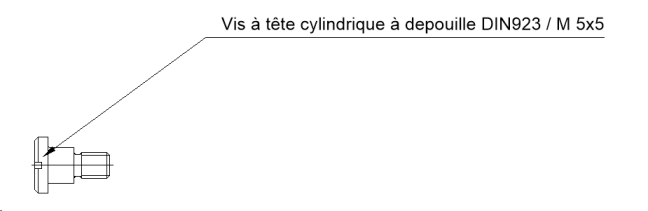

L'étiquette peut éditer les propriétés attribuées en tant que paramètres %%w1 / %%w2 / %%w3.
