Cotation du bloc

 Détails des connexions > Cotation du bloc

Barre d'outils : SYSCAD Environnement -> SYSFLY-Cotation du bloc -> Dimension du bloc



Ruban : SYSCAD Tools -> Cotation -> Flyout Cotation du bloc -> Block dimension







Commande : "Cotation du bloc transmis" Bloquer le dimensionnement aligné

Commande : "Cotation du bloc de base transmis" Alignement de la cotation de la base du bloc

Commande : "Cotation horizontale du bloc" Dimensionnement du bloc à l'horizontale

Commande : "Cotation horizontale du bloc de base" Dimensionnement de la base du bloc à l'horizontale

Commande : "Cotation verticale du bloc" Dimensionnement vertical du bloc

Commande : "Cotation verticale du bloc de base" Dimensionnement de la base du bloc à la verticale



Créez une dimension sur les points de base des blocs sélectionnés.

Choisissez la variante horizontale, verticale ou alignée.

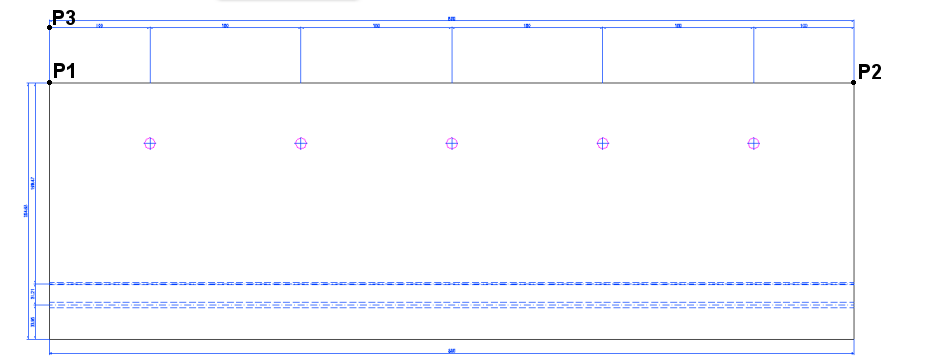

Sélectionnez les objets : Choisissez vos blocs

origine de la ligne d'extension P1

point suivant ou <RETURN > pour la fin de la commande P2 pour la cote également à partir de la droite

Emplacement de la ligne de cote P3

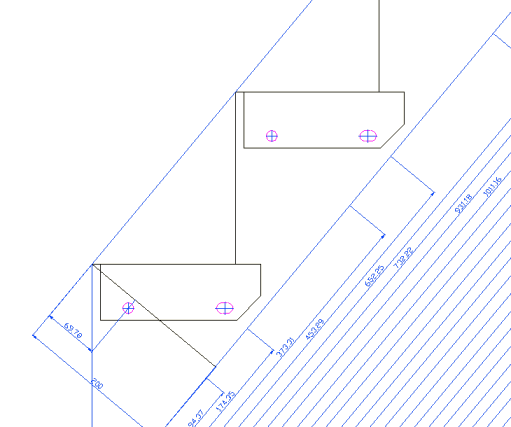

Blockbemassung

Les blocs sont dimensionnés par rapport à leurs points de base. Cela fonctionne avec tous les blocs de votre dessin. Pas seulement avec les blocs SYSCAD.

Depuis la version SYSCAD 2009, il existe une option pour les cotes alignées.

Blockbemassung
