Barre d'outils : Programme SYSCAD -> SYSFLY-Vue dans fenêtre
Ruban : SYSCAD Programme -> Vue dans fenêtre
Choisissez le sujet souhaité dans la fenêtre de navigation à gauche.

/ Model dans Layout orthogonal avec une dimension de fenêtre fixe ou variable
Model dans Layout polygonal
Vue polygonale
Trames sur élévation de fenêtre
Fenêtre de présentation en Polyligne - Après avoir sélectionné l'échelle, il est possible de sélectionner une polyligne ou de dessiner un contour libre.
Définir le centre de la fenêtre de présentation. Fixe le centre de la fenêtre de visualisation sélectionnée à un nouveau point. Le point est sélectionné dans l'espace du modèle.

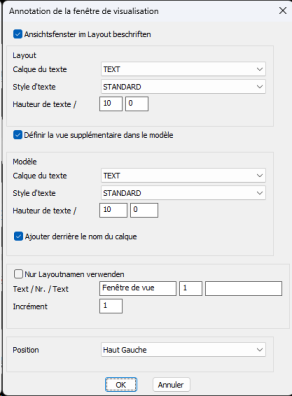

Annoter la fenêtre de visualisation (dans l'espace papier et l'espace modèle)

Le paramètre %%m insère l'échelle sous forme de texte
Zoomer dans la fenêtre de visualisation. Vous sélectionnez un point de vue dans la mise en page - SYSCAD effectue un zoom sur la position correspondante dans l'espace du modèle. La sélection d'une référence de fenêtre dans le modèle permet d'effectuer un zoom sur la position correspondante dans la mise en page.
Autre facteur de Vue dans fenêtre
Rotation de Vue dans fenêtre (veuillez d'abord déverrouiller les fenêtres de visualisation)
Verroullier Vue dans fenêtre
Dèverroullier Vue dans fenêtre
Couper l'élèvation de fenêtre

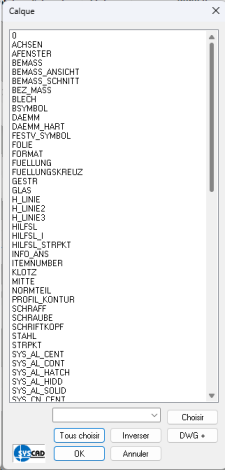

Geler calque Vue dans fenêtre

|
Les calques préférés peuvent être spécifiés à l'aide de la commande Viewport Layer freeze (gel des calques de la fenêtre).
Les couches sont sélectionnées en fonction des mots-clés saisis. Les mots-clés peuvent être séparés par un point-virgule. Les paramètres sont enregistrés.
|
Libérer calque de Vue dans fenêtre
/ Référence élévation de fenêtre - Inscription de toutes les références des élévations de fenêtre
Effacer la cote de référence de l'élévation de la fenêtre
Mise à jour référence élévation de fenêtre
Exporter présentation
Exporter présentation actuels
|
