Format

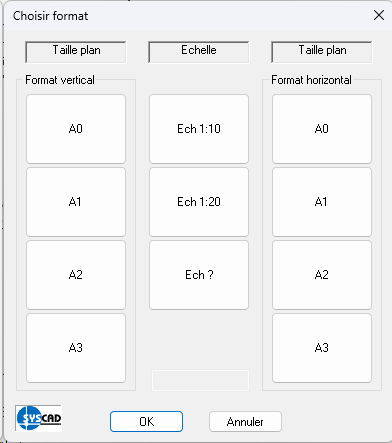

Cliquer sur FORMAT pour ouvrir la boîte de dialogue "Sélectionner le format de la feuille" à l'écran. La fenêtre ne peut être fermée que si les deux options ont été sélectionnées.

Sélectionnez un champ pour le format de la feuille, par exemple "A0", et choisissez un des champs pour l'échelle, par exemple "SC 1:10". SC 1:10". Le format de dessin A0 est mis à l'échelle 10 fois lors de l'insertion. L'élévation peut donc être dessinée à l'échelle 1:1 et il n'est pas nécessaire de convertir les dimensions.

En sélectionnant le champ "SC ?", vous pouvez choisir n'importe quelle échelle, par exemple 1:50. Saisissez la valeur, ici 50, dans le champ de saisie.

L'option de menu FORMAT 1:1 permet de réduire l'échelle de l'ensemble du dessin en utilisant le facteur d'échelle sélectionné précédemment (dans notre exemple, 10). Ainsi, l'élévation est représentée à l'échelle 1:10, les sections à l'échelle 1:1.

Attention : N'utilisez cette commande que si vous travaillez exclusivement dans l'espace modèle. Si vous utilisez l'espace papier, vous pouvez vous passer de cette commande. C'est-à-dire qu'il suffit de dessiner la vue à l'échelle 1:1 avec les commandes suivantes. Vous pouvez créer la fenêtre de vue par avec les commandes SYSCAD correspondantes.
