Edition de grille

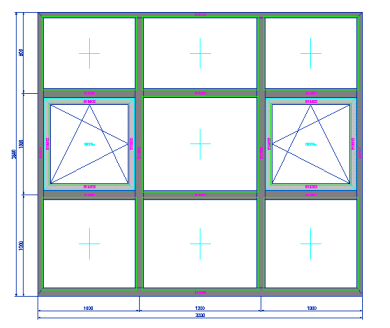

Cette fonction peut être utilisée pour modifier des élévations avec des remplissages. Sélectionnez l'élévation à modifier après l'appel de la commande en dessinant une fenêtre de sélection.

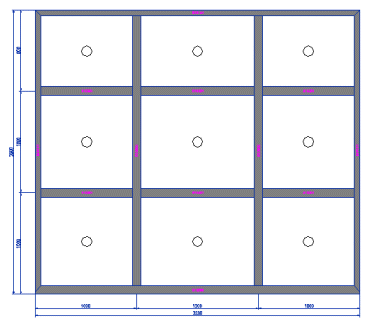

Les remplissages sont représentés par des symboles dans l'élévation.

Pour modifier l'élévation, utilisez les commandes AutoCAD/BricsCAD "STRETCH", " Alter profile ", etc.

Appeler la commande "Editer la grille" et sélectionnez l'élévation dans la fenêtre de sélection. Veuillez confirmer ou adapter à nouveau tous les remplissages dans l'ordre.

Remarque : Les barres en T doivent être redéfinies. Pour faciliter cette définition, des lignes auxiliaires sont générées à l'ancienne position des barres en T.

La commande "Editer la grille" génère des contours ouverts aux élévations avec des portes. Ces contours peuvent être facilement fermés à l'aide de la commande Barre en T auxiliaire.

Appliquez à nouveau la commande "Editer grille" une fois vos modifications terminées. Les portes sont insérées correctement.
