Ensemble de sélection masquer + déplacer et faire pivoter

Barre d'outils : Programme SYSCAD -> SYSFLY-Detail fenêtre -> ou

Ruban : SYSCAD Programme -> Detail -> ou

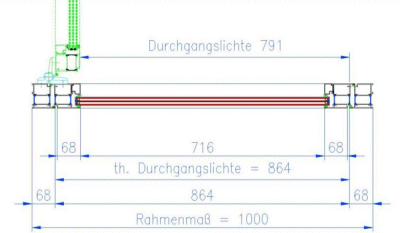

Avec les commandes "Sélection couvrir et tourner" ou "Sélection couvrir et pousser", vous créez des copies de vos blocs sur un calque caché. Un exemple d'utilisation est la création d'ouvrants ouverts dans une porte pour mesurer l'espace libre réel.

Procédure :

Sélectionner des objets : Vous sélectionnez les objets souhaités dans la fenêtre

Point de pivot : Cliquez sur le point de pivot souhaité.

Angle de rotation : Saisissez l'angle de rotation souhaité.

Les couches des lignes de contour et des hachures peuvent être définies dans SYSCAD VARIABLE sous LISTE / Un lot de sélection occulté.

Masquer

Barre d'outils : Programme SYSCAD -> SYSFLY-Detail Fenêtre ->

Ruban : SYSCAD Programme -> Detail -> (Programmes SYSCAD -> Détail ->)

Utilisez la commande Conceal pour créer un bloc dont le contenu est affiché en pointillés à partir d'une sélection d'objets.

Sélectionnez les objets souhaités. Définissez ensuite le contour des lignes en pointillés.

La commande crée un bloc avec les objets en pointillés. Le contour ci-dessus est la limite du bloc. Le cadre peut être activé ou désactivé à l'aide de la propriété AutoCAD/BricsCAD pour activer/désactiver le cadre de délimitation XCLIPFRAME. Pour ce faire, réglez XCLIPFRAME sur 0. (XCLIPFRAME est disponible à partir d'AutoCAD 2010).
