Horizontal sliding walls (Parois coulissantes horizontales)

Ruban : Coupe automatique -> HSW ->

Cette commande peut être utilisée pour dessiner des murs coulissants horizontaux avec la zone d'empilement.

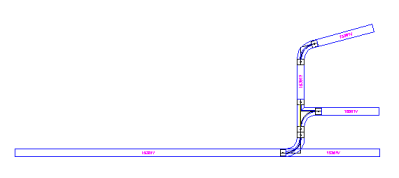

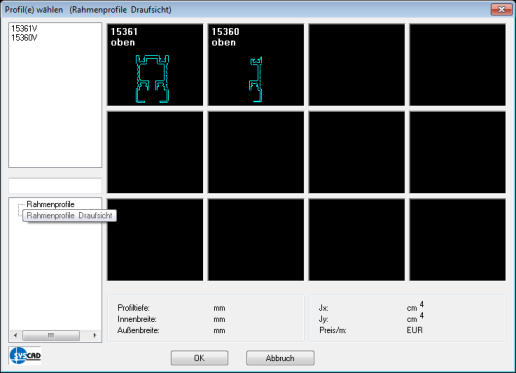

Dessinez avec la commande Cadre les profils de la zone d'empilement dans la vue de dessus. L'élévation régulière est possible avec la vue normale de l'extérieur.

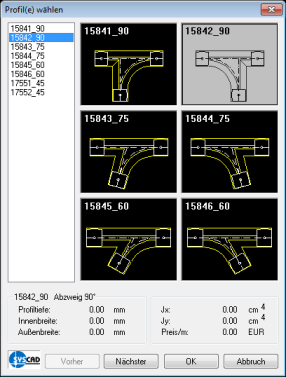

Choisissez les pièces et les accessoires dans la bibliothèque.

Pour combiner les profils avec les pièces ajoutées, utilisez la commande Combinaison de profils.

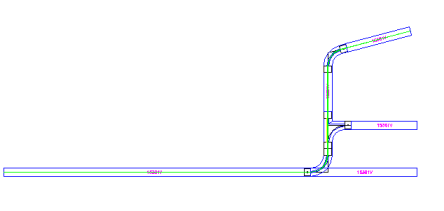

Créer des axes:

Dessinez les axes nécessaires à la simulation de la passerelle dans les profils. Pour ce faire, sélectionnez les profils, les branches ou les arcs concernés. Pour les branches, les trajectoires possibles sont représentées par des flèches rouges. Un clic gauche permet d'afficher l'autre variante. Un clic droit permet d'utiliser la variante actuelle.

Dessiner des vitrages:

Coter des vitrages:

Cette commande permet de dimensionner l'aile sélectionnée. (Section Style des cotation)

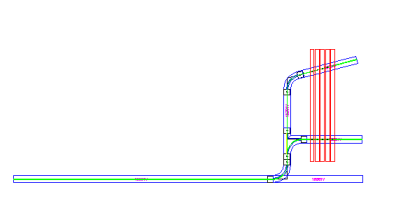

Simulation du parcourt des vitrages:

Sélectionnez d'abord l'axe de déplacement dans lequel le vantail est tiré. Sélectionnez ensuite la ligne de guidage dans laquelle le vantail se déplacera. Sélectionnez ensuite le vantail. Le vantail peut être déplacé dans la piste en le faisant glisser avec la souris. Le point sur lequel vous cliquez détermine la position du vantail.

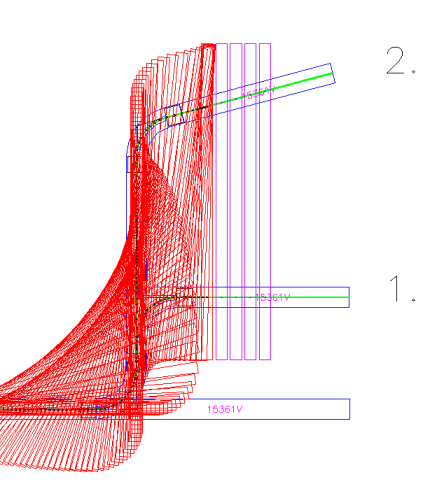

Simulation automatique du parcourt des vitrages:

Comme dans la variante précédente, le nombre de copies souhaité est inséré dans les rails de roulement en fonction des axes de guidage sélectionnés. Vous pouvez déterminer le point final du rail de guidage et le nombre de copies. Remarque : le vantail sélectionné reste ici dans sa position d'origine. Ici, les 4 vantaux restants ont été marqués d'une couleur différente. Cela facilite le contrôle des collisions.
