Élévation par rapport à la grille de la ligne centrale (Èlèvation turbo)

La fonction "Élévation à partir de la grille de la ligne centrale" génère des élévations complètes à partir d'une grille de la ligne centrale ou de toute ligne subsidiaire.

La grille de lignes secondaires doit être un contour fermé. Elle peut être constituée de lignes droites ou de polylignes à n'importe quel niveau. Le contour intérieur doit être vertical ou horizontal.

Exemple : Dessinez la grille suivante.

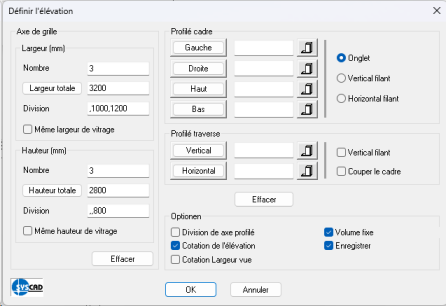

Appelez la commande "Elévation à partir de la grille de la ligne centrale". Saisissez les numéros de profil dans la boîte de dialogue qui s'affiche maintenant ou cliquez sur les boutons correspondants pour une sélection graphique des profils.

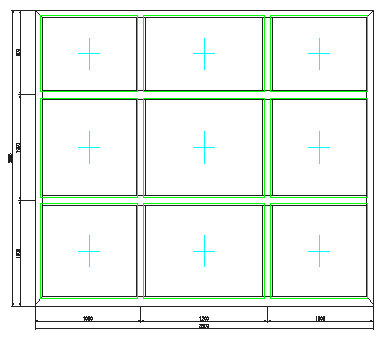

Le résultat est le suivant :

Vous pouvez traiter cette élévation à l'aide des commandes suivantes, modifier les remplissages, etc.

Veuillez noter que les profils extérieurs sont dessinés au niveau du contour extérieur de la grille. Les profils intérieurs sont dessinés sur les lignes centrales.

Déplacez les lignes secondaires en conséquence.

Utilisez la commande ADAPTATION DU PROFIL du groupe OPTIONS pour modifier la situation du profil.

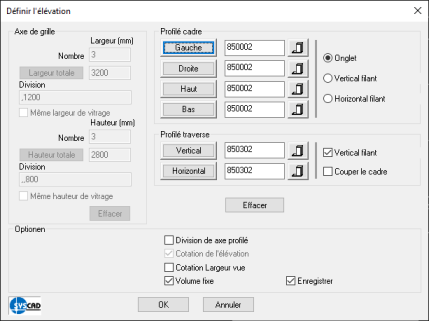

A partir de la version 2000.11, vous avez la possibilité de positionner les profils extérieurs sur les lignes centrales également. Pour ce faire, activez le bouton "partitionner la ligne centrale du profil".
