Déplacement profilé

 Coupe automatique > Options > Déplacement profilé

Barre d'outils : SYSCAD Coupe automatique -> SYSFLY-Modifier profilè -> anpas_16



Ruban : SYSCAD Coupe automatique -> Modifier profilè -> anpas_16





Cette option permet de positionner vos profils presque partout dans l'élévation.

Activez la commande et sélectionnez le profil à modifier. L'extrémité du profil proche du point de clic est maintenant attachée au réticule et peut être positionnée.

Le point de référence (flèche) peut être déterminé par la touche RETURN. Le point de rotation (croix) peut être déterminé individuellement en entrant "D" .

Exemple: Modifier la liaison d'angle de perpendiculaire à horizontale en passant par.

kap5_27

Supprimer le profil gauche...

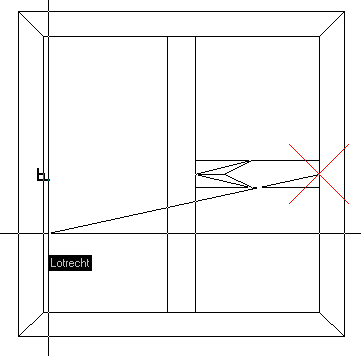

kap5_28

... et appelez la commande ADAPTATION DU PROFIL.

Cliquez sur le profil de droite et sélectionnez le cadre de gauche avec l'OSNAP perpendiculaire. C'est terminé !
