Isolation

 Détails des connexions > Isolation

Barre d'outils : SYSCAD Environnement -> daem_16

Paramètres et spécifications sous : SYSCAD-Variable / Environnement / Isolation

Ruban : SYSCAD Environnement -> Isolation -> daem_16

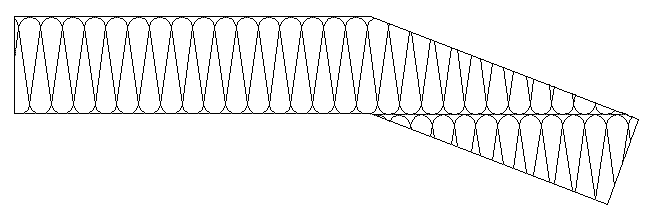

Génère des boucles pour représenter l'isolation (polyligne)

En définissant deux points, l'isolation est insérée dans un rectangle. Si vous confirmez l'interrogation du programme avec b_enter, l'isolation est définie par un polygone. Les deux premiers points déterminent l'alignement de l'isolation.

(Les variables AutoCAD SPLINSEGS peuvent être utilisées pour définir les rayons. Note : Plus la valeur est grande, plus la demande de stockage du dessin est élevée).

kap8_6

Le programme pour les isolants durs fonctionne de manière similaire : Barre d'outils SYSCAD Environnement : daem1_16

Lerapport entre la hauteur et la largeur des boucles peut être défini à l'aide de l'option Environnement dans la boîte de dialogue VARIABLE. La valeur doit être de >2 .

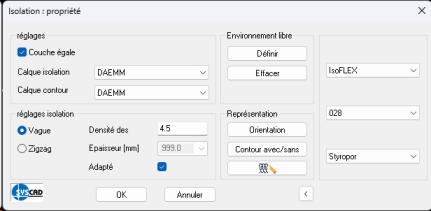

Les paramètres de l'isolation peuvent être modifiés par un double-clic.

Insulation

Si vous cliquez avec le bouton droit de la souris et que vous maintenez la pression sur une isolation sélectionnée, ces options apparaissent dans le menu contextuel suivant :





insulation-contextmenue





Le programme d'isolation circulaire douce kgl_daem_rund_weich et d'isolation circulaire dure kgl_daem_rund_hart crée des polylignes normales.



beispiel-runde-daemmung









Commande :

point central ou <Return> pour sélectionner un cercle :

Rayon1 : 100

Rayon2 ou <ENTER> pour taper : 300







Le programme isolation soft arch kgl_daem_bogen_weich et insulations hard arch kgl_daem_bogen_hart crée des polylignes normales.



beispiel-bogen-daemmung





Befehl :

Premier point ou <Return> pour sélectionner l'arc : P1

Deuxième point : P2

troisième point :P3

Rayon 2 ou <ENTER> pour taper : 400











La commande Insérer un point  Insérer un point permet d'insérer des points de définition supplémentaires dans un isolant. supprimer les points permet de supprimer des points de définition dans une fenêtre de sélection.

La commande Île dans l'isolation Îlot dans l'isolation crée une isolation à l'intérieur de l'isolation dessinée, par exemple pour l'étiquetage.

La commande Supprimer l'îlot dans l'isolation Supprimer l'îlot dans l'isolation supprime l'îlot de l'isolation.
