Ligne de base / cotation texte / cote d'allége texte

Fonctions supplémentaires > Cotation > Ligne de base / cotation texte / cote d'allége texte

Ligne de base: Barre d'outils: SYSCAD cotation ->

Cotation texte / cote d'allége texte: Barre d'outils: SYSCAD-cotation -> or -

Cette commande vous permet d'ajouter du texte à vos dimensions, dénominations ou niveaux verticaux.

Lamodification des paramètres est possible dans le menu SYSCAD VARIABLE/ Cotation / Texte de cotation.

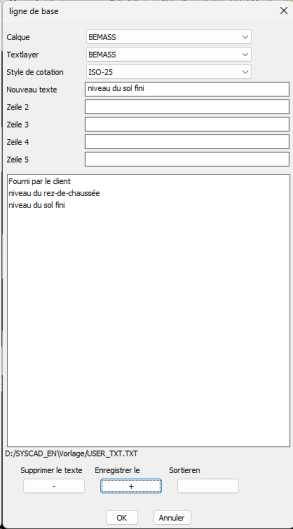

Führungstexte / Bemassungstexte / Höhenkotentexte

sélectionnez le calque

sélectionnez votre style de dimension

Nouveau texte ou choisir dans la liste

supprimer de la liste ou ajouter à la liste

Les paramètres pour les textes de dimension 1-5 pourraient fonctionner avec cette logique :

Votre texte	=>	"Votre texte" devant la dimension ou le texte existant
Votre texte <>	=>	"Votre texte" devant la dimension ou le texte existant
Votre texte 1 <> Votre texte 2	=>	"Votre texte 1" devant la dimension et ""Votre texte 2" derrière la dimension
<> Votre texte	=>	"Votre texte" derrière la dimension
c:\test\level-label.txt	=>	les options de texte de votre fichier TXT dans une liste déroulante pour choisir votre option

La commande "Cote le texte associativ" supprime le texte de la cote étiquetée ou des niveaux verticaux (indication des altitudes) et transfère les cotes SYSCAD en cotes AutoCAD associatives normales.

•Si un style de texte avec une hauteur de texte fixe est sélectionné, la hauteur de texte définie est définie dans le masque.

•Si des échelles d'étiquetage sont définies ( variable SYSCAD / étiquetage / échelle d'étiquetage ), ces échelles d'étiquetage sont affectées au texte.

•Les textes sélectionnés avant l'appel sont transférés dans la boîte de dialogue d'attribution de texte.
