Připojovací spára
Připojovací spára |
|
|
Panel nástrojů SYSCAD-Generování řezů Multifunkční lišta: SYSCAD-Schnittgen -> Skupina Napojení na zeď nebo Doplňkový paket ->
Program NAPOJENÍ NA ZEĎ/ DOPLŇKOVÝ PAKET / PŘÍDAVNÝ PRVEK / PŘÍDAVEK PROFILU umožňuje kalkulaci vlastních detailů napojení na zeď (připojovací spáry) se systémovými i cizími prvky. Zadané bloky budou automaticky vloženy do řezů z Vašeho pohledu. 1. Krok: Definujte připojovací spáru. !!!Důležité pro napojení na zeď, doplňkový paket a přídavek profilu!!! Vykreslete celý kompletní detail připojovací spáry (měřítko 1:1) a uložte ho do adresáře, do kterého je definována cesta hledání (viz dialog Kreslit v SYSCAD-Proměnné a cesty vyhledávání souborů DWG DWG-Suchpfade) Detaily připojení musí být vykresleny vodorovně a zprava. Program NAPOJENÍ NA ZEĎ (MAUERANSCHLUSS) otáčí a zrcadlí detail připojení automaticky. Pojmenujte detail připojení (vytvořte si logiku, max. 12 znaků - min. 4 znaky - žádný prázdný znak) a přiřaďte příkazem AutoCAD- WBLOCK detailu připojení požadovaný bod vložení (Einfüfepunkt). Vykreslete Váš detail připojení a vložte ho pomocí bodu vložení k profilu. (Při vytvoření bloku připojovací spáry pomocí příkazu WBLOCK nesmí být profil vybrán.) Příklad: Připojovací spára u profilu rámu
Příklad: Paket s ocelovou čtyřhrannou trubkou na hliníkovém profilu sloupku
Následně vložte takto vykreslený detail do Vaší databanky. Pro vložení použijete program DEFINOVAT NAPOJENÍ NA ZEĎ (MAUERANSCHLUSS DEFINIEREN)
Vytvořte pomocí tlačítka NOVÝ nový datový soubor. V příkladu je pojmenován R65-S. Pohledová šířka byla zadána hodnotou 10. - Pomocí tlačítka VYBRAT BLOK zadáte blok vkládaný do Vašeho výkresu jako základní. Budou automaticky vloženy všechny součásti bloku. - Pomocí tlačítka KOPÍROVAT mohou být data zdvojena (duplikována). - Pomocí tlačítka VYMAZAT budou nepotřebná zadání vymazána z databanky. - Pomocí tlačítka TISKNOUT získáte seznam dílů příslušenství použitých v Napojení na zeď. Tip: Vždy si tyto informace tiskněte. Ulehčíte si budoucí přiřazení a získáte přehled o všech právě definovaných detailech napojení na zeď. Klikněte tlačítkem myši na pole DETAILY (DETAILS) na první prázdné zadání (u prázdného pole vždy kliknout na 1) a vložte požadované prvky příslušenství. Když vložíte systémový díl, budou automaticky vyplněna pole OZNAČENÍ (BENENNUNG)a CENA (PREIS). U nových nebo cizích dílů tyto parametry musíte zadat. Tip: Vytvořte si a používejte pořád stejný styl pro názvy dílů příslušenství. Bude pro Vás následně přehlednější i nářezový plán. V poli MODI máte k dispozici výběr následujících variant: - Korigování míry (Korrekturmaß): O tuto hodnotu bude zmenšen nebo zvětšen rozměr převzatý z pohledu. - Absolutní míra (Absolutes Maß): Zadání rozměru, který bude zobrazen v pohledu nezávisle na délce dílů příslušenství. - Kus / metráž (Stück/Meter): Zadané hodnoty budou násobeny délkou. - Kus (Stück): Počet závislý na délce Po zadání Vašich hodnot musíte datový soubor uložit poklepem na tlačítko PŘEVZÍT (ÜBERNEHMEN) pro každý díl příslušenství připojovací spáry. Pomocí PŘIŘADIT SÉRII (SERIE WÄHLEN) můžete vytvořené Napojení na zeď přiřadit až k 10 různým sériím. Následně bude zobrazen soubot Napojení na zeď jen při práci s předdefinovanými sériemi. Funkce ZVOLIT DÍLY (TEILE WÄHLEN) přiřadí danému souboru Napojení na zeď různé díly (profily, fólie, plechy, izolaci, normové prvky). Zvolením UKONČIT (BEENDEN) opustíte dialogové pole.
2. Krok: Napojení na zeď / Přiřadit doplňkový paket

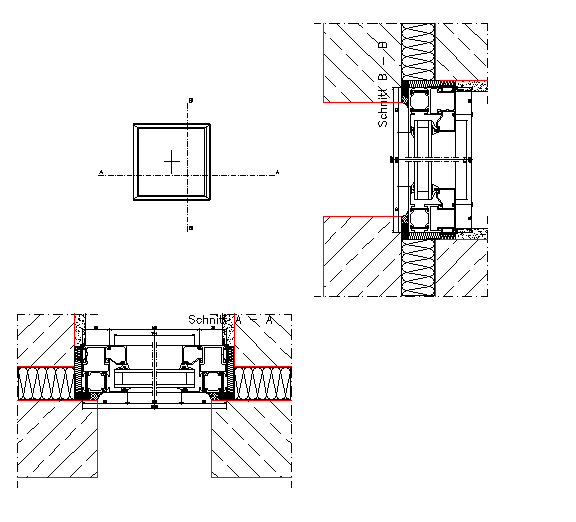

Postup: Maueranschluß Zvolte v panelu nástrojů nebo v nabídkové roletě GENEROVÁNÍ ŘEZU (SCHNITTGENERIERUNG) příkaz NAPOJENÍ NA ZEĎ (MAUERANSCHLUSS) a zadejte do okna Váš pohled. Následně zvolte pro každou stranu pohledu požadovaný detail napojení na zeď. Mějte na paměti, že ke každé přilehlé straně Vašeho pohledu bude zobrazen čárkovaně.
Paket detailu připojovací spáry je vykreslen v pohledu s předem nadefinovanou pohledovou šířkou. Zobrazí se pak v řezech a je započítán v kusovníku.
|
nebo
z panelu nástrojů SYSCAD-PROGRAMY.
