Příčka v křídle

Panel nástrojů SYSCAD-Generování řezů

Multifunkční lišta: SYSCAD-Generování řezu -> Skupina Příčka křídla ->

Předpokladem pro zadávání příček v křídlech je, že ve zvoleném křídle už je zadána výplň  (například okno nebo dveře). V opačném případě je při zadání osy zobrazeno chybové hlášení "Nenalezen žádný profil křídla!!!" ("Kein Flügelprofil gefunden!!!").

Program zjistí tloušťku výplně a ověří zároveň možnost zasklení této výplně pro okenní příčku.

Jestliže není možné okenní příčky zasklít stejnou tloušťkou jako je už zadaná výplň, objeví se chybové hlášení "Tloušťku výplně nelze použít" ("Füllungsdicke nicht realisierbar").

Pomocí menu Tloušťka skla (OPTIONEN "Glasdicke") máte možnost dodatečně změnit tloušťku výplně.

Průběh programu je stejný jako u programu POUTEC/PŘÍČKA (SPROSSE), využijte tyto pokyny.

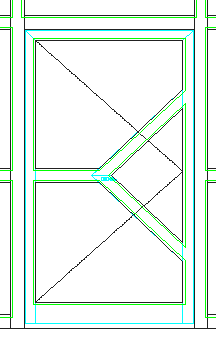

Zvláštní příčka křídla:

Panel nástrijů generování řezu a

S příkazem "zvláštní příčka skla" ("Sonderflügelsprosse bearbeiten") zvolte výplň, do které mají být vloženy jedna nebo více příček.  Následně použijte příkaz POUTEC/PŘÍČKA SPROSSE pro vykreslení zvláštních příček. Jsou k dispozici všechny funkce, jako ROHOVÉ SPOJENÍ (ECKVERBINDUNG) nebo PŘIZPŮSOBENÍ PROFILU (PROFILANPASSUNG). Jakmile jste hotovi, klikněte na "Zvláštní příčka skla hotovo" ("Sonderflügelsprosse fertig") . Výplně budou automaticky znovu zobrazeny (nikoli u ohýbaných obloukových profilů v pohledu).

Pokud zadáte obloukové okenní příčky, musíte pak zadat výplně po vykreslení příček manuálně.
