Výškové kóty - příklad

Jak budete pracovat s výškovými kótami je předvedeno na následujícím příkladu:

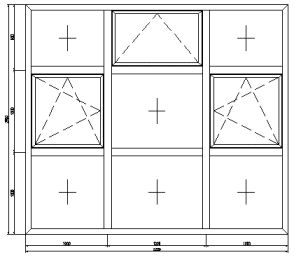

1. První krok: Vykreslíte pohled nebo řez:

2. Druhý krok. Spustíte program VÝSKOVÉ KÓTY (HÖHENKOTE). Panel nástrojů SYSCAD-Programy -> )

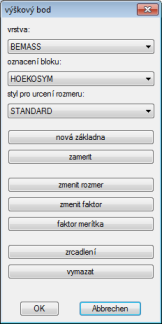

Objeví se následující dialog:

Pomocí tlačítka NOVÁ ZÁKLADNA (NEUE BASIS) zadáte počáteční bod.

V příkazové řádce se zobrazí následující:

Příkaz:

Výškové kóty: Nová základna/Zaměřit/Změnit rozměr/Změnit faktor/Faktor měřítka/Zrcadlení/Vymazat <OK>:

Nová základna

Vytvořit základnu výškových kót

Definovat výchozí bod

Vybrat blok nebo zobrazení, Enter pro zadání: Klikněte na vybraný profil v zadání

Faktor <1.0>:SYSCAD vytvoří faktor měřítka

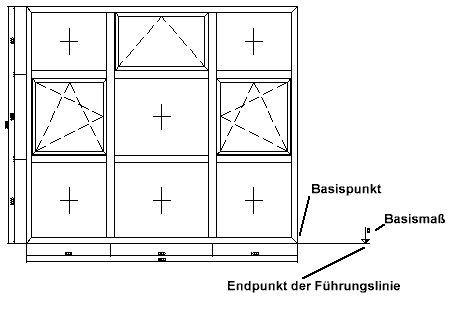

Přiřadit k rozměrovému bodu: Aktivujte UCHOP a klikněte na pravý spodní rohový bod

Koncový bod vodicí úsečky: vytáhnete pomocnou čáru

Základní rozměr: Zadejte hodnotu "0" + Enter

Objeví se menu.

V pohledu bude zadáno:

Pomocí povelu ZAMĚŘIT (VERMAßEN) označíte body k výškovému okótování:

V příkazovém řádku se objeví:

vybrat výškovou kótu: volte body pomocí UCHOP

Konec pomocné čáry: zadat bod nebo  ENTER pro automatické vyrovnání s první kótou

Hodnota <1046.0>

Pomocí tohoto postupu zadáte všechny další požadované výškové kóty. Pokud je potřeba kótovat k více základnám a máte-li ve výkresu zadáno více základních bodů, proběhne před každým okótováním dotaz na základnu. Jednoduše klikněte na výchozí.

Pomocí příkazu ZMĚNIT ROZMĚR můžete nově definovat stávající okótování. Pro provedení příkazu vyberte kótu a přepiste zadanou hodnotu. Všechny ostatní kóty skupiny, ke které je tato kóta přiřazena, budou změněny.

Příkaz ZMĚNIT FAKTOR slouží k manuálnízměně měřítka. Příkaz je potřebný při manuální změně měřítka řezu  pomocí příkazu AutoCAD Měřítko, BricsCAD Obměna.

Příkaz FAKTOR MĚŘÍTKA slouží k přizpůsobení velikosti okótování. Vzhledem k tomu, že jsou kóty bloky, budou tímto příkazem změněny všechny.

Příkazem ZRCADLENÍ vyzrcadlíte výškovou kótu přes vodicí úsečku.

Příkaz VYMAZAT  slouží k vymazání výškových kót. Zvolte okótování na základně. Budete dotázáni na úmysl provést příkaz smazání skupiny.
