Výškové kóty

Panel nástrojů: SYSCAD-Programy Výškové kóty

Program slouží k určení svislých a vodorovných referenčních kót od jedné roviny - nazváno Výškové kóty (Höhenkoten).

Výškové kóty (Höhenkoten) se vztahují vždy k jednomu referenčnímu bodu v pohledu anebo v řezu. Tento bod označujeme jako základní (BASISPUNKT).

Všechny další výškové kóty se vztahují právě k tomuto základnímu bodu (BASISPUNKT). Ve Vašem výkresu můžete samozřejmě definovat více základních bodů.

Příklad:

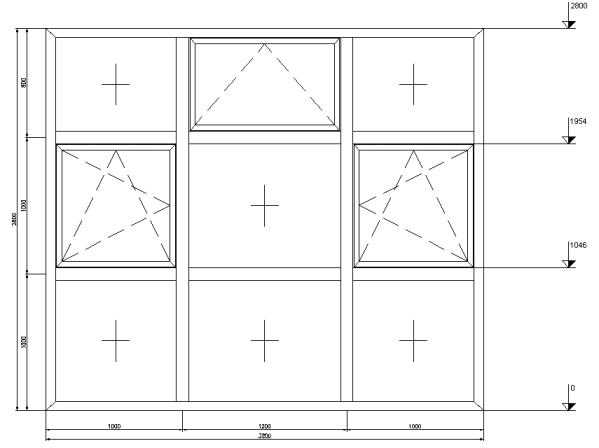

Na obrázku je vykresleno výškové okótování. jako základní bod (rovina) je zadánn spodní zařátek kót (zde s hodnotou 0). Všechny další kóty může zadat živatel libovolně. Hodnoty budou programem vypočítány automaticky. (Text zovrazený v kotě můžete upravit funkcí CAD "uprav text" - ddedit a přidat jakékoli doplnění vlastním textem)

Od verze SYSCAD 2000.10 se při protažení výškové kóty upravují automaticky, pokud nejsou přerušeny ve výkresu vloženými vztažnými kótami.

Tip  pro pokročilejší uživatele:

Změňte zadání výškových kót, jestliže změníte příslušné bloky. Nastavení je v  SYSCAD-PROMĚNNÉ, ROZMĚRY - Výšková kóta. Nastavení je možné provést v SYSCAD 201x,  programy.., rozměr, výšková kóta. Blok HOEKOSYM je v adresáři SYSCAD (Verzeichnis) pod PŘEDLOHY (VORLAGEN). Změňte blok a uložte ho pod Vámi zvoleným jménem. Zapište toto jméno v SYSCAD-PROMĚNNÉ a ROZMĚRY v řádku výšková kóta (HÖHENKOTE). Nyní mohou být výškové kóty kresleny jako Váš blok. Globální úpravy tohoto bloku je možno provést globálním faktorem úprav vybraného stylu kótování. V nabídce SYSCAD-PROMĚNNÉ a ROZMĚRY můžete v záložce výšková kóta přiřadit k Vašemu kótovacímu stylu. Jím se pak bude řídit zaokrouhlení atd.
