Calcule des valeurs Uw

Cette commande permet de calculer le coefficient de transition thermiqueuw des éléments de fenêtres et de portes.

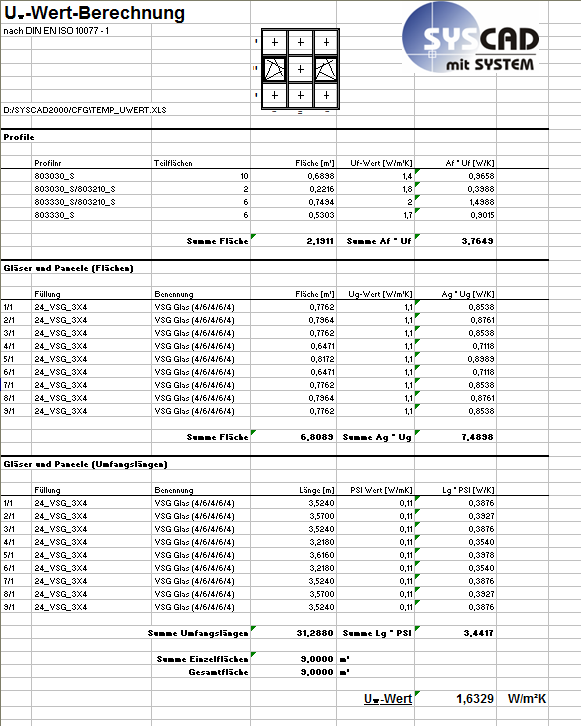

Les façades ne peuvent actuellement être calculées que sans cadre de montage. Pour ce faire, appelez la commande et sélectionnez l'élévation SYSCAD à l'aide de la fenêtre de sélection. La liste calculée est affichée dans Microsoft Excel.

Les combinaisons de profilés qui n'ont pas été définies sont listées dans Excel avec uf= 0. La valeuruf déterminée de la combinaison de profilés correspondante doit être saisie dans Excel. Pour conserveren permanence lesvaleursuf déterminéespour chaque système, sélectionnez "ouvrir lefichier de valeursuf " et saisissez les valeurs.

La logique est la suivante :

Une barre oblique est utilisée pour diviser les profils.

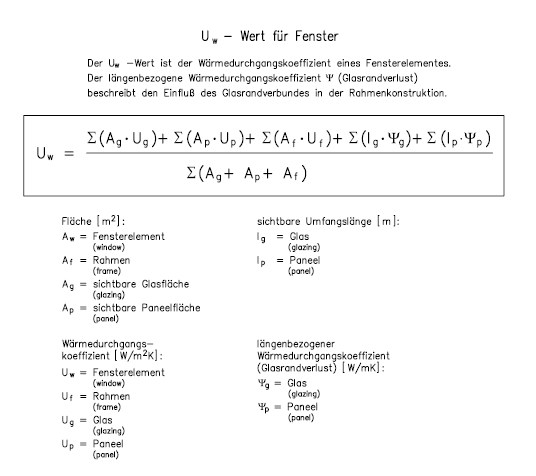

Lecalcul est effectué conformément à la normeDIN EN ISO 10077 - 1. La logique de calcul est décrite dans l'image suivante.

Excel est une marque déposée de Microsofthttp://www.microsoft.com.
