Barre d'outils : SYSCAD Dessin -> Moment d'inertie ->  ou
Ruban : SYSCAD Tools -> Tools -> or
•Le calcul est toujours effectué dans un nouveau dessin.
•Les éléments dessinés doivent être des polylignes.
•Si vous avez des contours séparés, SYSCAD demande le coefficient d'interaction (par exemple 0,70).
Commande :
Contour extérieur :
Sélectionner les objets: Sélectionner les contours extérieurs
Sélectionner les objets qui doivent être soustraits :
Sélectionner lesobjets: Sélectionner les contours intérieurs
SYSCAD peut hachurer le contour des polylignes. Il est utile de contrôler la détection correcte des contours. Si la détection est erronée, il est recommandé de sélectionner manuellement les contours intérieurs et extérieurs.

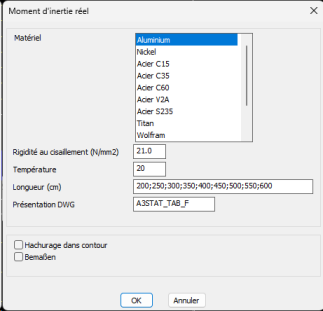

Le matériau est ensuite sélectionné dans une boîte de dialogue.
Moment d'inertie réel pour les profilés isolés  (selon DIN EN 14024:2004)
|
