Définir profilé spécial

Barre d'outils : SYSCAD-Programme -> SYSFLY Accommodation d'utilisateur  ->

Ruban -> Coupe automatique -> Mural -> FLYOUT Mural ->

Cette fonction permet d'utiliser des profils spéciaux dans la génération des coupes. Les profilés doivent correspondre à un profilé SYSTEM dans leur fonction et dans les parties suivantes (connecteurs, cornières).

Pour l'instant, cette fonction n'est disponible que pour les cadres, les meneaux, les poteaux, les traverses et les profilés de recouvrement.

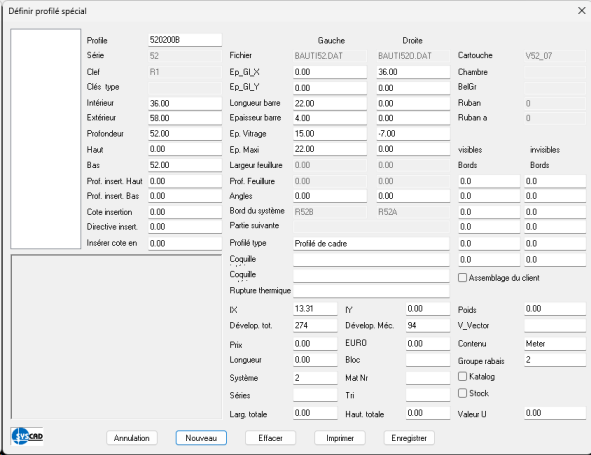

Ces profils spéciaux sont définis dans la boîte de dialogue Définir profilé spécial de la boîte à outils des programmes SYSCAD.

La base de données est fermée avec Annulation. Les modifications apportées à la base de données sont écrites.

Avec Nouveau, vous créez un nouveau profil spécial. Il vous suffit de spécifier le profil dont le profil spécial est dérivé. Pour vous aider, les champs de la base de données sont remplis avec les valeurs du profil SYSTEM.

La touche Effacer permet d'effacer l'enregistrement de données en cours.

Imprimer, imprime les entrées de la base de données pour l'enregistrement en cours.

Avec Enregistrer, vos modifications dans les champs de saisie sont acceptées.

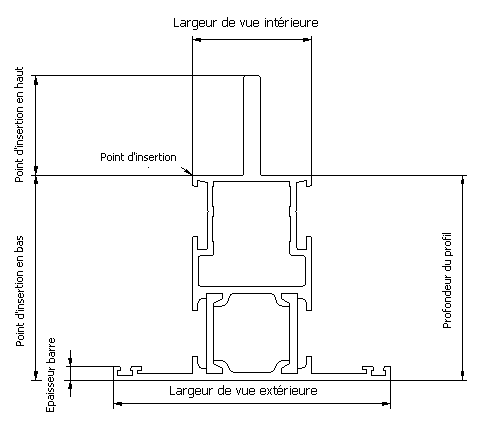

La logique de saisie dans les champs de la base de données correspond à l'image suivante :

Les deux valeurs de Point d'insertion en bas et Point d'insertion en haut indique la distance entre la cote dans la génération de la coupe et le point d'insertion.
