Vitrage polygonal pour les séries de façades :
Barre d'outils : Programmes SYSCAD -> Flyout Vitrage ->
|
|
Ruban : Programmes SYSCAD -> Divers -> Flyout Vitrage ->
|
|
ou double-cliquez sur le profilé à vitrer
|
|
Le programme VITRAGE POLYGONE vous permet de vitrer des profils de façade avec les options d'angle autorisées pour ces profils. Vous pouvez vitrer un profilé déjà inséré dans le dessin. Ou bien vous confirmez la demande "Sélectionner un profil" avec  et sélectionnez un profil approprié dans la boîte de dialogue suivante.
SYSCAD® dessine le profil de la façade entièrement vitrée après avoir sélectionné la variante, l'épaisseur du verre, la structure du verre et l'angle (par pas de 0,1°).

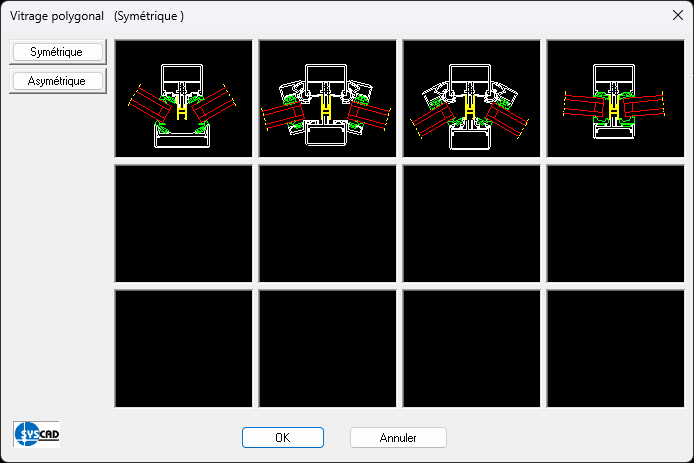

Exemple :

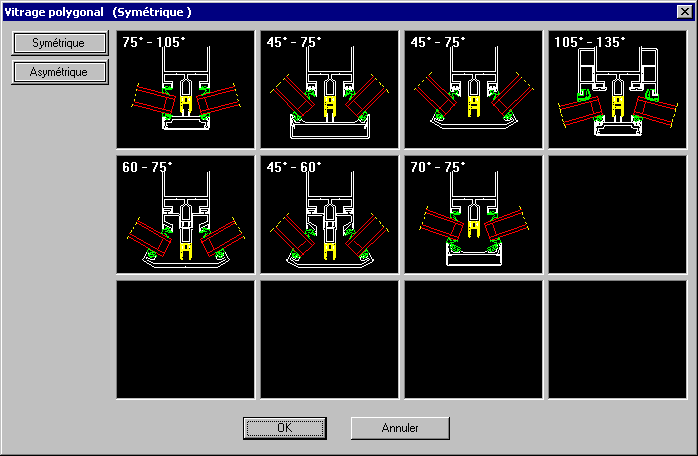

Certaines séries de façades offrent une sélection de profils spéciaux pour certaines plages d'angle.
|
