Raccord maçonnerie

Le programme RACCORDEMENT MURAL / PAQUET ADDITIONNEL / PIÈCES ADDITIONNELLES / COMPLÉTEMENT DE PROFIL permet de calculer des raccordements/détails muraux personnalisés avec des pièces de système et des pièces hors système. Les blocs utilisés sont insérés automatiquement dans les sections de votre élévation.

1. Etape : Définir le détail de l'attache.

! ! Important pour le raccordement des murs, le paquet d'accessoires et l'achèvement du profil ! !!

Dessinez tout d'abord votre détail de fixation (échelle 1:1). Enregistrez-le dans un répertoire avec un CHEMIN DE RECHERCHE SYSCAD existant. (voir la boîte de dialogue SYSCAD Variable et Chemin de recherche DWG).

Dessinez toujours les détails de l'attache horizontalement et à partir de la droite à l'échelle 1:1. Le programme WALL CONNECTION fait pivoter et reflète automatiquement les détails. Choisissez des noms significatifs pour vos détails de connexion murale (max. 12 caractères - min. 4 caractères - pas de blancs). Attribuez le point d'insertion du détail de connexion à l'aide de la commande WBLOCK d'AutoCAD/BricsCAD. Pour ce faire, dessinez le raccord mural et insérez un profil pour déterminer le point d'insertion. Le profil ne doit pas être sélectionné lors de la définition du bloc avec WBLOCK.

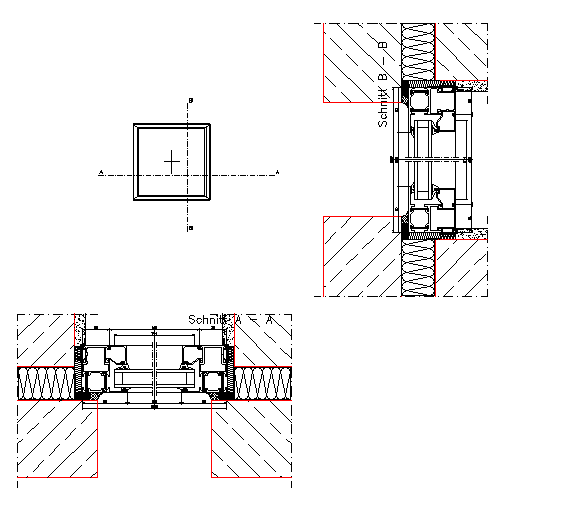

Exemple : Connexion murale avec profilé d'encadrement

Exemple : Paquet de profilés avec tube d'acier fixé à un meneau de façade

Ensuite, ajoutez cette connexion murale à votre base de données. Utiliser le programme Définir raccord maçonnerie, Paquet supplémentaire dans la boîte à outils SYSCAD PROGRAMME.

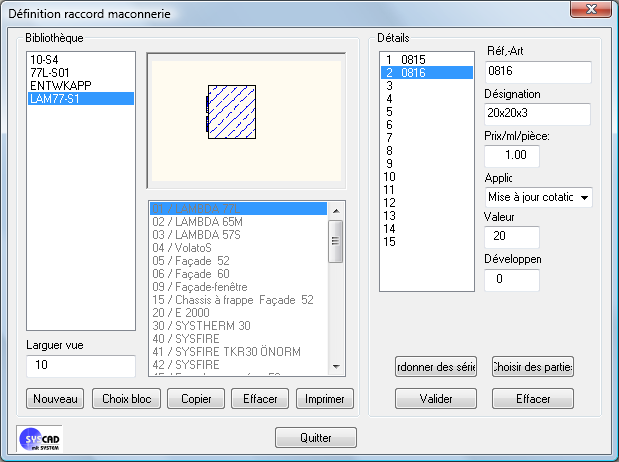

Créez un nouvel enregistrement à l'aide du bouton NOUVEAU. Ici, il a été nommé 065_OS_U. La largeur de la face a été définie avec 10.

- SELECTIONNER BLOC utilise comme base un bloc déjà inséré dans le dessin. Les parties du bloc sont déterminées automatiquement.

- COPY duplique les enregistrements existants.

- DELETE supprime les entrées redondantes de la base de données.

- IMPRIMER prépare une liste des pièces accessoires utilisées dans votre connexion murale.

Conseil: imprimez toujours ces informations pour garder une trace des raccordements muraux définis .

Cliquez sur la première entrée libre de la zone de liste DÉTAILS (avec une zone de liste vide, cliquez toujours sur 1), et saisissez les pièces accessoires. Si vous entrez une pièce de système, les champs DENOMINATION et PRIX sont remplis automatiquement. Pour les pièces hors système, ces paramètres doivent être saisis par vos soins.

Conseil: Personnalisez un style uniforme pour la dénomination des pièces accessoires. Les listes de coupe seront ainsi plus faciles à comprendre.

Sélectionnez l'une des variantes suivantes dans le champ MODI :

- Dimension d'ajustement : les dimensions prises à partir de l'élévation sont réduites ou augmentées de cette valeur.

- Dimension absolue : Saisie d'une dimension indépendante de la longueur des pièces accessoires dans l'élévation.

- Quantité / mètre : Les valeurs saisies sont multipliées par la longueur.

- Quantité : nombre de pièces indépendant de la longueur.

Pour sauvegarder l'enregistrement des données pour les différents accessoires, appuyez sur le bouton ADOPTER.

Avec CHOISIR SÉRIES, il est possible d'attribuer jusqu'à 10 séries à la connexion murale. Ainsi, cette connexion murale spéciale n'est affichée qu'avec des éléments de la série attribuée.

La fonction CHOISIR PIÈCES permet d'attribuer différentes pièces (profilés, membranes, tôles, isolation, pièces normalisées...) au raccord mural sélectionné.

Quittez la boîte de dialogue en cliquant sur QUITTER.

2. Étape : Attribution d'un raccord mural / d'un paquet supplémentaire

Procédure : Raccordement mural

Appelez la commande RACCORDEMENT MURAL dans la boîte à outils ou dans le menu déroulant GÉNÉRATION DE SECTIONS et dessinez une fenêtre de sélection sur votre élévation.

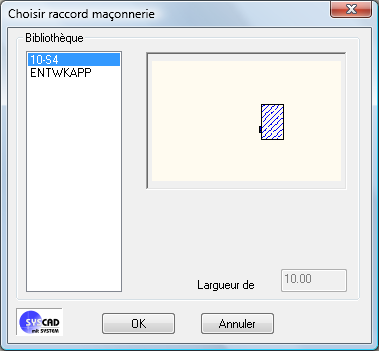

Sélectionnez ensuite la connexion murale pour chaque côté de l'élévation. Veillez à ce que le côté actif de l'élévation soit mis en évidence et imprimé en pointillés. (Si la boîte de dialogue suivante chevauche l'élévation, il est possible de la déplacer).

La connexion murale est dessinée dans l'élévation avec la largeur de face déterminée auparavant. Avec CUT ORDER ou CUT POSITION, vos spécifications sont prises en compte.
