Modifier les hachures / calques

 Fonctions supplémentaires > Editer bloc > Modifier les hachures / calques



Barre d'outils : SYSCAD-Dessin -> SYSFLY Editer bloc -> kgl_pst

Ruban : SYSCAD-Tools -> Editer bloc -> kgl_pst



Cette commande vous permet de modifier la couche des composants (lignes, polylignes, etc. et hachures) des blocs déjà insérés dans votre dessin. Vous pouvez également modifier les définitions des motifs de hachurage. Les fichiers de configuration sontgérés par la commande kgl_oeffne_konvert_block_txt de la boîte à outils SYSCAD 20XX et Konfig. Ces fichiers de configuration sont stockés dans le sous-répertoire CFG de SYSCAD.

Exemple : modification des couches et des hachures

SYSCAD logique des calques

votre logique de calque et de hachure

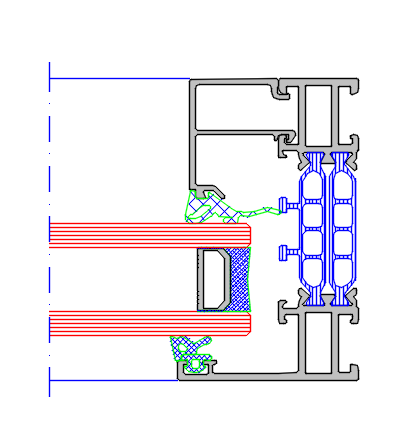

kgl_pst_01

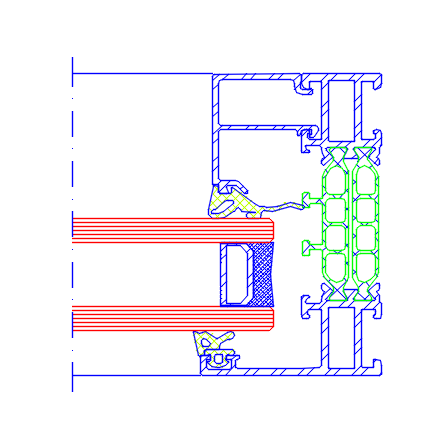

kgl_pst_02



fichier de description "Konvert_Block_my_settings.txt"

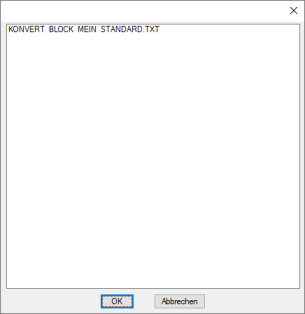

kgl_pst_03

calque du contour de l'aluminium = SYS_AL_CONT

calque de la hachure en aluminium = SYS_AL_SOLID

motif de la hachure en aluminium =SOLID



calque d'isolation = SYS_IN_CONT

calque de la hachure d'isolation = SYS_IN_HATCH

motif de la hachure d'isolation =ANSI31 / 45 / 0,3



calque du contour du joint = SYS_GA_CONT

calque de la hachure du joint = SYS_GA_HATCH

Patte de la hachure du joint =ANSI37 / 90 / 0,78740158

patte de la hachure du joint =ANSI37 / 0 / 0,3





calque du contour en aluminium = AL_CONT

calque de la hachure en aluminium = AL_HATCH

motif de la hachure en aluminium = ANSI32 / 0 / 0,5



calque de l'isolation = IN_CONT

calque de la hachure d'isolation  = IN_HATCH

modèle de la hachure d'isolation = ANSI37 / 0 / 1



calque du contour du joint = GA_CONT

calque de la hachure du joint = GA_HATCH

motif de la hachure du joint =ANSI37 / 0 / 0,5

#SOB,LWPOLYLINE #SLA,SYS_AL_CONT #LAN,AL_CONT

#SOB,HATCH      #SLA,SYS_AL_SOLID #SHA,SOLID  #HAN,ANSI32 #HSK,0.5 #HDW,0.0 #LAN,AL_HATCH



#SOB,LWPOLYLINE #SLA,SYS_IN_CONT #LAN,IN_CONT

#SOB,HATCH      #SLA,SYS_IN_HATCH #SHA,ANSI31  #HAN,ANSI37 #HSK,1.0 #HDW,0.0 #LAN,IN_HATCH



#SOB,LWPOLYLINE #SLA,SYS_GA_CONT #LAN,GA_CONT

#SOB,HATCH      #SLA,SYS_GA_HATCH #SHA,ANSI37  #HAN,ANSI37 #HSK,0.78740158  #HDW,90.0 #LAN,GA_HATCH

#SOB,HATCH      #SLA,SYS_GA_HATCH #SHA,AR-SAND  #HAN,ANSI37 #HSK,0.3 #HDW,0.0 #LAN,GA_HATCH



exemple : supprimer des objets

dessin actuel

comment il devrait être

kgl_pst_01

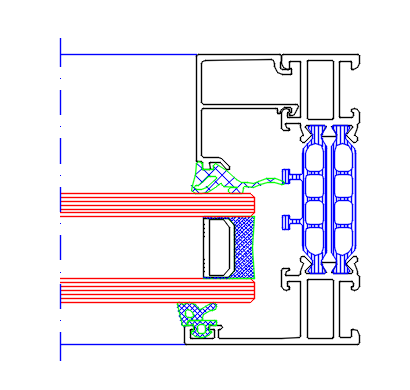

kgl_pst_04



fichier de description "Konvert_Block_my_settings.txt"

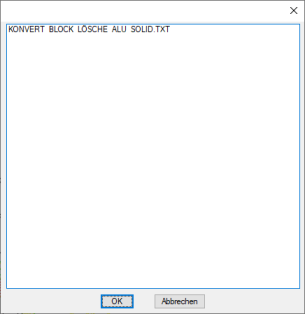

kgl_pst_05

calque de la hachure en aluminium = SYS_AL_SOLID







#SOB, HATCH #SLA, SYS_AL_SOLID #LOL,1

description des commandes :

#SOB ->  recherche d'objets  (LWPOLYLINIE, LINE, CIRCLE , ARC ...)

#SLA -> recherche d'objets sur une calque spécifique

#SHA -> recherche de hachures selon le modèle indiqué

#SFN -> rechercher des objets avec un numéro de couleur spécifique

#SLT ->  recherche d'objets avec un type de ligne spécifique



#LAN  -> nouvelle calque

#HAN -> nouveau motif de hachures

#HSK -> nouveau facteur d'échelle du motif de la hachure

#HDW -> nouvel angle du motif de la hachure

#LOL -> supprimer des objets d'une calque spécifique  (commande  #LOL,1)

#LIB  -> nouvelle largeur de ligne des objets spécifiques



Vous pourriez échanger le nom du calque et le calque de hachure avec un seul fichier de définition :

exemple :

#SOB,LWPOLYLINE #SLA,SYS_AL_CONT #LAN,AL_CONT

#SOB,HATCH #SLA,SYS_AL_SOLID #HAN,ANSI32 #HSK,0.5 #HDW,0.0 #LAN,AL_HATCH



#SOB,LWPOLYLINE #SLA,AL_CONT #LAN,SYS_AL_CONT

#SOB,HATCH #SLA,AL_HATCH #HAN,SOLID #LAN,SYS_AL_SOLID
