Afficher Info élévation

Alternative: Barre d'outils : SYSCAD Coupe automatique -> SYSFLY - vue ->

Détermine les numéros de profilés, les épaisseurs de remplissage, la structure du verre et la poche de vitrage définie par la génération de sections. Il est possible de sélectionner des éléments individuels ou l'élévation complète (sélection d'objets dans la fenêtre).

Les informations sont écrites sous forme de texte dans l'élévation.

Pour les éléments de façade, la plaque de pression et les capuchons de face des traverses et des meneaux sont également imprimés.

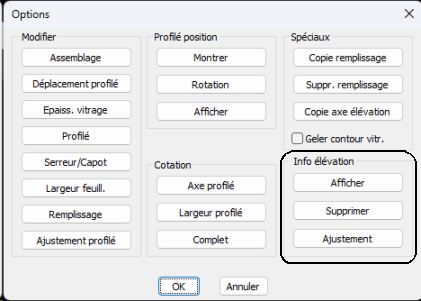

A partir de la version 2000.13SR1, les numéros de position sont inscrits sur les profilés. Attention : ces textes doivent être réajustés après des modifications. Lesinformations attribuées automatiquement aux profilés sont disponibles dans les paramètres de la boîte de dialogue SYSCAD posibiltés.

A partir de la version 2011, les raccords muraux sont également étiquetés dans la vue.
