Génération automatique de pièces standard et de pièces achetées.
Entre autres, les vis, les écrous, les rivets, les produits semi-finis en acier et en aluminium sont intégrés dans la bibliothèque. Environ 100 000 variantes sont disponibles.
Les éléments sont insérés sous forme de blocs et peuvent être modifiés par double-clic ou à l'aide de la commande  .
Veuillez informer l'équipe SYSCAD en cas de dimensions manquantes.

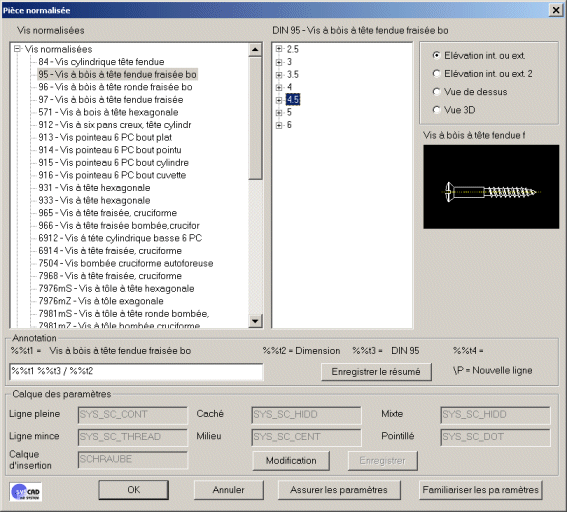

Les textes courts et les couches sont réglables. Les paramètres %% t1 -%% t4 représentent les textes de la base de données. Un saut de ligne peut être défini à l'aide du paramètre \P .
%%t1 = texte de base (par ex. vis à tôle à tête ovale, tête cruciforme)
%%t2 = taille / dimension (par exemple 3.9x25)
%%t3 = norme DIN
%%t4 = norme ISO
%%t5 = numéro de pièce / nom du bloc
%%t6 = quantité
%%t7 = surface extérieure
%%t8 = prix
%%t9 = fournisseur (par exemple Würth)
%%a1 = matériau
%%a2 = groupe de matériaux
Les paramètres %%t5 à %%t8 ne peuvent être utilisés qu'en combinaison avec les données de la boîte de dialogue "Pièces supplémentaires".
Si vous modifiez une dénomination, la dénomination actuelle de l'objet concerné n'est pas mise à jour. Pour ce faire, cliquez sur le texte de la dénomination, ouvrez le menu contextuel par un clic droit de la souris et sélectionnez la commande ACTUALISER LE TEXTE.
SEARCH recherche les textes de la base de données des fournisseurs et affiche les résultats correspondants. SYSCAD garde en mémoire les 20 derniers résultats.
SAVE CONFIGURATION génère une copie de la base de données. Vous pouvez importer cette copie après une mise à jour de SYSCAD pour conserver vos réglages personnels des textes courts.
Les paramètres des calques peuvent être modifiés pour un seul calque ou pour un ensemble de calques (par exemple, toutes les vis).
En définissant le "calque d'insertion", vous pouvez masquer le bloc de pièce standard en figeant le calque utilisé pour le bloc. Si cette variable est vide, le calque actuel est utilisé pour les insertions.
Utilisez la commande  pour masquer ou afficher lesvariantes ou les pièces standard.
|
En double-cliquant sur l'ampoule, vous pouvez désactiver soit l'ensemble de la variante, soit une sous-entrée ou un élément standard particulier.
|
Afficher ou masquer les composants normalisés Les variantes préférées peuvent être marquées par un texte en gras. Utilisez la commande "marquer les variantes préférées"  pour cela.
|
With a double-click on the light bulb you can mark your prefered variants.
|
Mettre en évidence les parties préférées Vos propres blocs :
Vous pouvez utiliser vos propres blocs dans la bibliothèque de pièces. Les blocs doivent être disponibles sous forme de fichiers DWG. Définissez le chemin d'accès aux blocs dans SYSCAD - Variable / Attachment-Details / Library Part et "my document path". Des sous-dossiers peuvent être utilisés pour organiser votre bibliothèque. Jusqu'à 4 sous-dossiers sont possibles.
Favoris

Utilisez cette fonction pour sauvegarder vos favoris avec le bouton .
Avec les adresses de saut réglables, vous définissez différentes catégories de pièces standard préférées auxquelles vous pouvez accéder directement. Pour ce faire, sélectionnez la commande Sauvegarder les paramètres et cliquez sur la pièce standard souhaitée.
La demande dans l'écran de texte est la suivante :
Commande :
Sélectionner une pièce standard Vous cliquez sur une pièce standard déjà insérée dont vous voulez avoir la catégorie comme adresse de saut.
<Vis standard / XXX XXX > a été sauvegardé.
|
