Texte / hachures dans remplissage

 Coupe automatique > Remplissage > Texte / hachures dans remplissage

Barre d'outils : SYSCAD Coupe automatique -> SYSFLY Remplissage -> Texte / Schraffur in Füllung



Ruban : SYSCAD Coupe automatique -> Remplissage -> Texte / Schraffur in Füllung

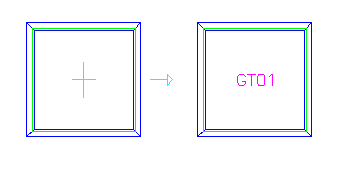

Exemple : Texte au lieu du réticule normal dans le remplissage.

glasschraffur-text-beispiel1

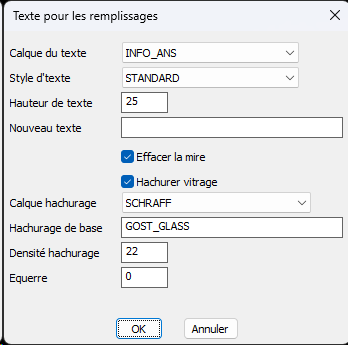

glasschraffur-text-dialogbox-beispiel1

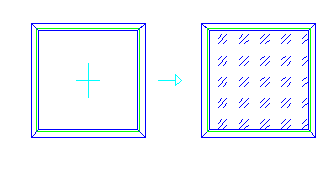

Exemple : Motif de hachures au lieu du réticule normal dans le remplissage. (alternativement aussi avec du texte)

glasschraffur-beispiel1

glasschraffur-dialogbox-beispiel1



Avec la commande Mire dans remplissage Fadenkreuz in Füllung vous pouvez restaurer le remplissage d'origine.
