Profilé serreur-capot

Avec la série FACADE, vous devez définir les plaques de pression et les capuchons faciaux après la définition des remplissages.

Exemple:

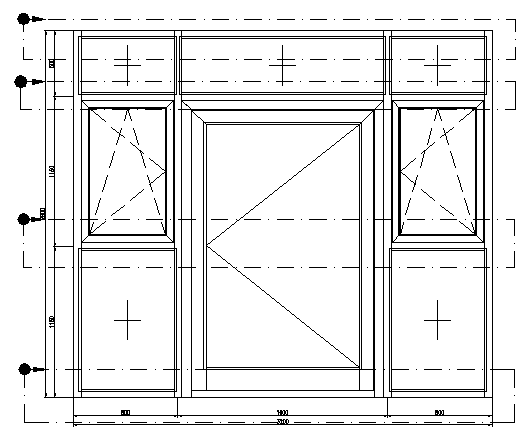

Appelez le programme "Profilé serreru-capot" et sélectionnez tous les profils d'imposte à l'aide d'une fenêtre de sélection de gauche à droite. Les fenêtres et les cadres de montage ne sont pas pris en compte par le programme.

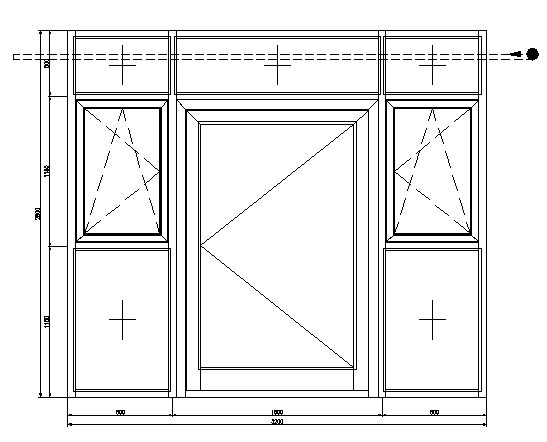

Sélectionnez ensuite les quatre profils de montants à l'aide d'une fenêtre de sélection allant de la droite vers la gauche.

Alternative :

Vous pouvez sélectionner les profils comme décrit dans la vidéo :

Pour adapter ou modifier les plaques de pression et les couvre-joints, veuillez utiliser les commandes énumérées dans les rubriques suivantes .

Si l'élévation comporte plusieurs variantes de profil, comme c'est le cas pour les traverses standard et les traverses d'appui RAICO, il est nécessaire de sélectionner les plaques de pression et les capuchons de face séparément pour chaque variante. SYSCAD ne peut affecter les plaques de pression et les capuchons de protection qu'à une seule variante de profil à la fois. Les profils attribués sont affichés en vert. Les profils non affectés sont affichés avec des lignes rouges interrompues.

En utilisant la commande Supprimer serreru et capot les affectations sont à nouveau supprimées.
