Numérotation automatique / Annotation des pièces

 Fonctions supplémentaires > Numérotation automatique / Annotation des pièces



Numérotation automatique / Symbol-Annotation 1-5

Barre d'outils : SYSCAD Programme -> SYSFLY-Inscription d'axe -> SYSFLY-Axis description

Ruban : SYSCAD Programme-> Légende -> Symbol-Beschriftung1Symbol-Beschriftung2 Symbol-Beschriftung3 Symbol-Beschriftung4 Symbol-Beschriftung5



Dans cette boîte de dialogue, vous définissez l'apparence des étiquettes de pièces SYSCAD avec numérotation automatique. Ces étiquettes peuvent être encadrées par des formes géométriques.

L'étiquetage peut être réalisé sous forme de texte ou de MText.

Exemple 1 :

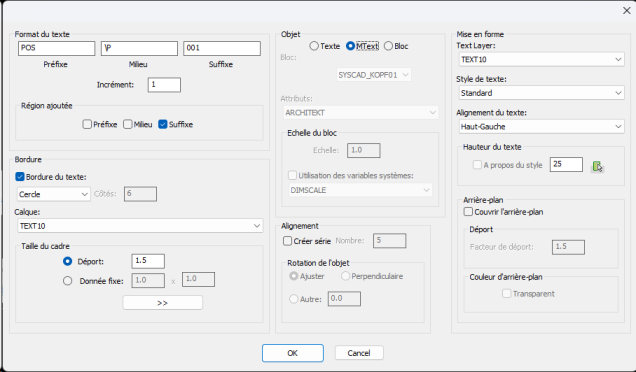

dlg_numinc1

teilebeschriftung1

Exemple 2 :

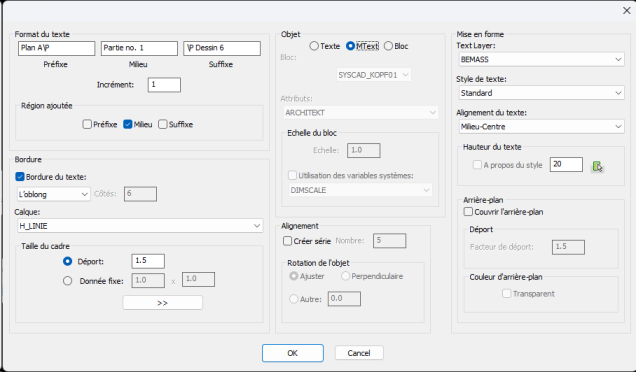

dlg_numinc2

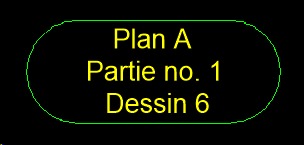

teilebeschriftung2

Au moment de l'exécution de la commande, les options suivantes sont disponibles par saisie directe sur le clavier :

Commande :

R[c]ote, E[r]set, R[o]tate [<]/[>], [Counter] désactivé, [I]ncrement.

[Tab] = Rotation de 90º, [S]peep, [H]interground <Exit>



Annotation des pièces

Barre d'outils : SYSCAD Programme -> SYSFLY-Tableau -> Étiquetage des pièces SYSCAD

Ruban : SYSCAD Programme -> Diverse -> Étiquette de pièce SYSCAD



Cette commande permet de dessiner une étiquette de pièce sur les objets SYSCAD ou sur vos propres blocs. Cette numérotation peut être évaluée à l'aide de la table SYSCAD.

La configuration de cet étiquetage se fait à l'aide du bouton Configuration de l'étiquetage des pièces SYSCAD.

Exemple d'étiquetage de pièces SYSCAD :

Configuration avec le bouton Configuration de l'étiquetage des pièces SYSCAD .dlg_numinc3



Attribution de l'étiquetage avec le bouton Etiquetage de la pièce SYSCAD

teilebeschriftung3

La commande SYSCAD étiquetage des pièces avec nouveau numéro crée les numéros de position indépendamment d'une attribution antérieure. C'est-à-dire que ce numéro sauvegardé est écrasé et renuméroté dans tous les cas.
