Cotations de la vue

 Coupe automatique > Options > Cotations de la vue

Barre d'outils : SYSCAD Coupe automatique -> opt_16 ou SYSCAD cotation -> SYSFLY-Cotations de la vue -> SYSFLY-Ansichtsbemassung



Ruban : SYSCAD Coupe automatique -> Optionen... -> opt_16





Le programme détermine horizontalement ou verticalement la dimension de la ligne centrale et les dimensions extérieures de l'élévation. Les intersections extérieures de la distance " Dimension de la ligne médiane du point : " " au point " déterminent la dimension extérieure. Le centre des profils de meneaux et de traverses entre les deux détermine la dimension de la ligne médiane.

Measure filling lights Mesurer le claire de vitrage

Axle dimensioning facade Mesure d'axe

Axis dimension window Mesure d'axe fenêtre

 dimension elevation width Mesure largeur de la vue

Dimension interior elevation widths Mesure largeur intérieures de la vue

Dimension complete Mesurer complétement

 Dimension sash Mesurer l'ouvrant

Glass dimension Mesurer le vitrage

 Dimension inner chamber Dimension axe chambre intérieure



Commande :

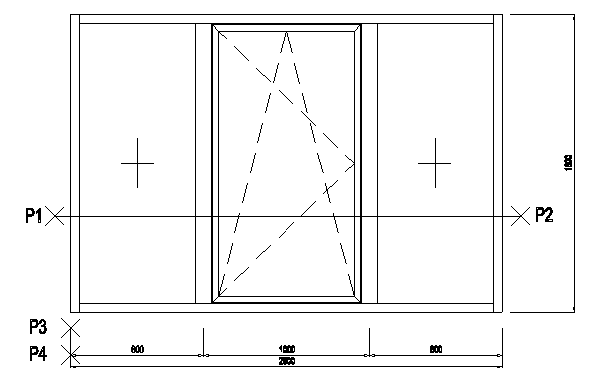

Dimensionnement de la ligne médiane du point :(P1)

au point : (P2)

Origine de la ligne d'extension : (P3)

Emplacement de la ligne de cote : (P4)

kap5_30

Le style de dimension pour l'élévation peut être défini dans la VARIABLE SYSCAD à COTATION :

kap5_49

Si vous dessinez votre élévation à l'échelle 1:1 et que vous l'affichez à l'échelle 1:10 en général, il est conseillé d'affecter le style ANSICHT1_10, défini dans le dessin prototype SYSCAD.DWT, à la variable DIMENSION STYLE ELEVATION. Toutes les dimensions de l'élévation sont dessinées à la couche prédéfinie et dans le style ANSICHT1_10.
