3D Onglet

 3D fonctions > Options de profil en 3D > 3D Onglet

Barre d'outils -> Fonctions de SYSCAD 3D -> Coupe d'onglet 3D



Ruban : Programmes -> 3D -> Coupe 3D







La commande 3D Miter 3D Miter (onglet 3D) permet de couper deux corps si possible. Les corps doivent avoir été dessinés avec SYSCAD. Les corps doivent se chevaucher. Si ce n'est pas le cas, vous devez prolonger le profil. Voir aussi la commande Prolonger ou raccourcir des profils 3D.

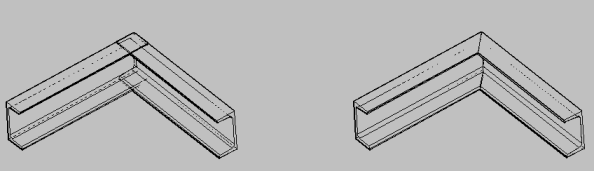

Exemple :

Sélectionner des profils 3D

Sélectionnez des objets : Cliquez sur l'un des profils

Sélectionner les objets : Cliquer sur l'autre profil

Sélectionner les objets : Entrer

Angle 90.000000



Coupe d'onglet 3D
